Un élément de vis de remplacement doit faire plus que correspondre à la taille nominale de l'extrudeuse. Pour une ligne d'extrusion à double vis existante de classe 75, le nouvel élément doit également reproduire le diamètre extérieur requis, le profil de travail à trois filets, la longueur, l'interface cannelée, les dimensions de face d'extrémité et la position d'assemblage.

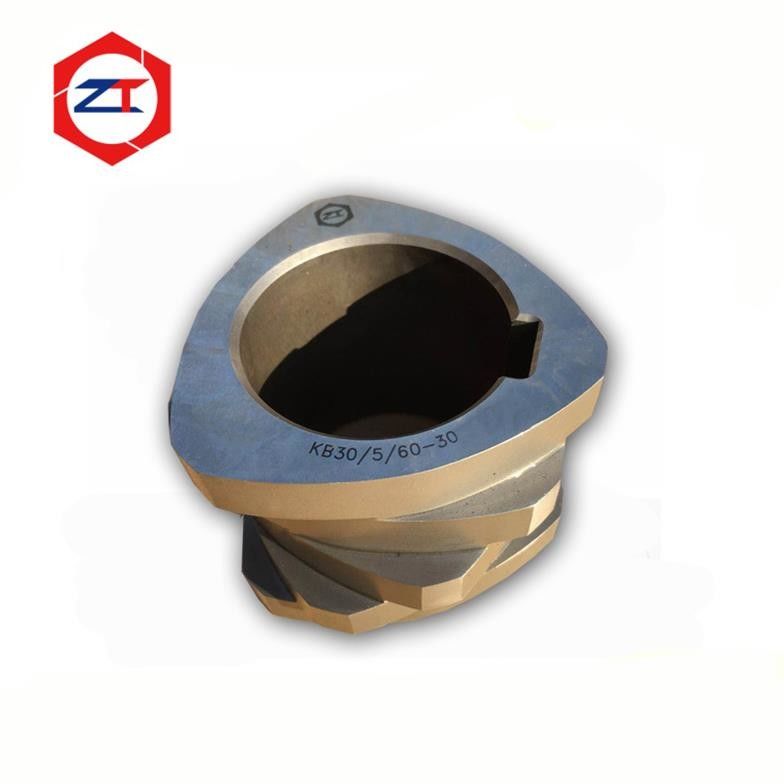

Cet élément de vis d'extrudeuse à double vis de précision de 71 mm est conçu pour les applications de remplacement OEM où la cohérence dimensionnelle et un ajustement correct à l'assemblage sont essentiels. L'élément utilise de l'acier à outils W6Mo5Cr4V2 / 6542 et est fabriqué avec des tolérances dimensionnelles contrôlées pour aider à maintenir la compatibilité avec l'ensemble de vis existant.
Pour les clients qui remplacent un seul ou plusieurs éléments usés, une géométrie précise est particulièrement importante car le nouveau composant doit fonctionner correctement avec les éléments d'origine restants déjà installés sur l'arbre.
Pourquoi la précision est importante pour un élément de vis de remplacement de 71 mm
Un ensemble modulaire à double vis peut contenir de nombreux éléments de transport, de malaxage, de mélange et de transition individuels. Chaque composant est positionné contre le suivant pour former la configuration complète de la vis.
Si un élément de remplacement a une longueur, un profil extérieur ou une dimension de face d'extrémité incorrects, l'erreur ne reste pas isolée à un seul composant. Elle peut affecter l'empilement final des vis, le positionnement des éléments et l'état de l'assemblage.
Pour cet élément de vis de 71 mm, les tolérances de fabrication contrôlées comprennent :
- Tolérance de longueur : ±0,01 mm
- Tolérance de diamètre extérieur : -0,03 / 0 mm
- Tolérance d'arc de transition : ±0,02 mm
Ces dimensions contrôlées sont particulièrement importantes pour les projets de remplacement OEM où le nouvel élément doit s'adapter à un système de vis existant plutôt qu'à un assemblage entièrement nouveau.
La géométrie à trois filets doit correspondre à la position de processus d'origine
Un élément de vis à trois filets a une géométrie de travail différente des éléments conventionnels à un ou deux filets.
Cependant, les trois filets ne doivent pas être automatiquement décrits comme « meilleurs » ou « plus performants ». La géométrie correcte dépend de la configuration de vis d'origine et de la fonction de l'élément à cette position de processus.
Pour un projet de remplacement OEM, l'objectif principal est de reproduire avec précision le profil à trois filets requis afin que le composant de remplacement continue d'accomplir la fonction prévue dans la conception de vis existante.
Les paramètres de remplacement importants comprennent :
- Profil à trois filets
- Diamètre extérieur
- Longueur de l'élément
- Pas et pas de vis
- Géométrie de transition
- Interface cannelée interne
- Dimensions des faces d'extrémité
- Position d'installation dans la configuration de la vis
Si l'élément d'origine a déjà subi une usure importante, ces dimensions ne doivent pas être copiées directement sans identifier au préalable les surfaces qui ont perdu du matériau pendant le service.
Acier à outils W6Mo5Cr4V2 / 6542 pour applications exposées à l'usure
L'élément actuel de 71 mm est fabriqué en W6Mo5Cr4V2, communément appelé acier à outils 6542.
Pour l'extrusion à double vis, la sélection des matériaux doit toujours être liée aux conditions de fonctionnement réelles. Le taux d'usure peut varier considérablement en fonction du type de polymère, de la teneur en charges, des fibres de verre, des additifs minéraux, de la vitesse de la vis, du couple et de l'emplacement de l'élément dans la configuration de la vis.
L'acier à outils peut fournir une solution pratique résistante à l'usure pour de nombreuses applications de compoundage, mais le matériau le plus dur ou le plus cher n'est pas automatiquement le bon choix pour chaque position.
Si l'élément 6542 existant offre déjà une durée de vie acceptable, il peut être approprié de reproduire la spécification du matériau d'origine. Si l'usure est inhabituellement rapide, les conditions du processus et le mécanisme d'usure doivent être examinés avant de simplement fabriquer un autre élément identique.
Le remplacement OEM nécessite plus qu'un diamètre extérieur de 71 mm
Le diamètre extérieur nominal n'est que le point de départ du remplacement.
Un élément de vis de remplacement OEM de précision doit également correspondre :
Profil de travail → Pas et pas de vis → Longueur de l'élément → Cannelure interne → Faces d'extrémité → Géométrie de transition → Position dans la configuration de la vis
L'interface cannelée est particulièrement importante car elle relie l'élément de vis à l'arbre et transfère le couple à travers l'ensemble de vis modulaire.
Si la cannelure est trop lâche, un jeu excessif peut contribuer au mouvement et à l'usure de l'interface. Si elle est trop serrée, l'installation et le retrait peuvent devenir difficiles.
L'objectif est donc de reproduire l'ajustement de cannelure requis, et non simplement de fabriquer un composant avec la même apparence extérieure.
Pourquoi la précision de la face d'extrémité et de la longueur est importante
Plusieurs éléments de vis sont assemblés en continu le long de l'arbre.
Cela signifie qu'une petite erreur dimensionnelle dans un élément peut contribuer à une erreur accumulée lorsque de nombreux éléments sont installés ensemble.
Une longueur d'élément contrôlée et des faces d'extrémité usinées avec précision aident à maintenir l'empilement de vis global conçu et un contact correct entre les composants adjacents.
Cela devient particulièrement important lorsque les clients remplacent seulement plusieurs éléments usés tout en conservant l'ensemble de vis restant.
Les nouvelles pièces doivent s'intégrer dans l'assemblage existant sans créer d'espaces vides, d'interférences ou de changements inattendus dans la longueur totale de l'empilement.
Remplacement d'un élément usé à partir d'un ancien échantillon
Un dessin d'origine est la référence préférée pour un remplacement OEM, mais il n'est pas toujours disponible sur les anciennes lignes d'extrusion.
Un élément de vis existant peut également être mesuré et utilisé comme référence de remplacement.
Cependant, un composant usé ne doit pas être copié aveuglément.
Avant de déterminer les nouvelles dimensions de fabrication, l'élément usé doit être évalué pour identifier :
- Surfaces de référence d'origine
- Surfaces de filet d'usure
- Changements de diamètre extérieur
- Usure de la cannelure
- État de la face d'extrémité
- Usure du profil de transition
Dans la mesure du possible, la comparaison de l'élément usé avec les éléments adjacents, l'interface de l'arbre ou d'autres données dimensionnelles d'origine peut aider à reconstruire la géométrie fonctionnelle correcte.
Seuls les éléments de vis usés peuvent-ils être remplacés ?
Dans de nombreux systèmes modulaires à double vis, oui.
Si l'arbre, le fourreau et les éléments de vis restants sont toujours dans un état acceptable, les éléments usés individuels peuvent être évalués pour remplacement au lieu de remplacer automatiquement l'ensemble complet de vis.
L'exigence importante est la compatibilité dimensionnelle et fonctionnelle.
L'élément de remplacement doit correspondre à la cannelure de l'arbre existant, aux éléments voisins et à la position de processus d'origine.
Pour cette raison, nous recommandons d'identifier la position usée dans la configuration de la vis avant de fabriquer la pièce de remplacement.
Quelles informations sont nécessaires pour une évaluation de remplacement ?
Pour une évaluation initiale, veuillez fournir :
- Modèle d'extrudeuse ou informations sur la machine de classe 75
- Dessin ou échantillon de l'élément de vis existant
- Position de l'élément de vis dans la configuration de la vis
- Informations sur le polymère traité et les charges
- Photos de l'élément usé
- Informations sur l'arbre ou la cannelure correspondants, si disponibles
Si le dessin d'origine n'est pas disponible, l'élément existant peut être mesuré après identification des zones usées.
FAQ
Le diamètre extérieur de 71 mm est-il suffisant pour fabriquer un élément de vis de remplacement ?
Non. Le profil de travail, la longueur de l'élément, le pas, la cannelure, les faces d'extrémité et la géométrie de transition doivent également correspondre à l'ensemble de vis existant.
Pourquoi la tolérance dimensionnelle est-elle importante pour le remplacement d'éléments individuels ?
Parce que le nouvel élément doit s'assembler correctement avec les éléments voisins existants. Les erreurs de longueur ou de profil peuvent affecter l'ajustement et les dimensions totales de l'empilement de vis.
Un élément à trois filets est-il toujours meilleur qu'une conception à deux filets ?
Non. Le nombre de filets et la géométrie doivent correspondre à la fonction de processus d'origine et à la configuration de la vis. L'objectif d'un remplacement OEM est une correspondance fonctionnelle précise plutôt que de modifier la géométrie sans évaluation du processus.
Un élément de vis usé peut-il être utilisé comme échantillon ?
Oui. Cependant, les surfaces usées doivent d'abord être identifiées afin que l'usure de service ne soit pas reproduite dans le nouvel élément.
Seulement un ou plusieurs éléments usés peuvent-ils être remplacés ?
Oui, lorsque l'ensemble de vis, l'arbre et le fourreau restants sont toujours adaptés à une utilisation continue et que les éléments de remplacement peuvent être appariés avec précision.
Demander une évaluation de remplacement d'élément de vis de 71 mm
Si votre ligne d'extrusion de classe 75 a des éléments de vis à trois filets usés, envoyez-nous l'élément existant, le dessin ou les informations dimensionnelles ainsi que sa position dans la configuration de la vis.
Nous pouvons évaluer :
Dimensions de 71 mm → Profil à trois filets → Interface cannelée → Longueur de l'élément → Ajustement de la face d'extrémité → Matériau → Compatibilité de remplacement OEM
