Un remplacement d'un fourreau d'extrudeuse à double vis doit faire plus que correspondre au diamètre intérieur, à la distance entre axes et aux dimensions de montage. L'agencement de chauffage et de refroidissement doit également correspondre au processus réel et à la ligne d'extrusion existante.

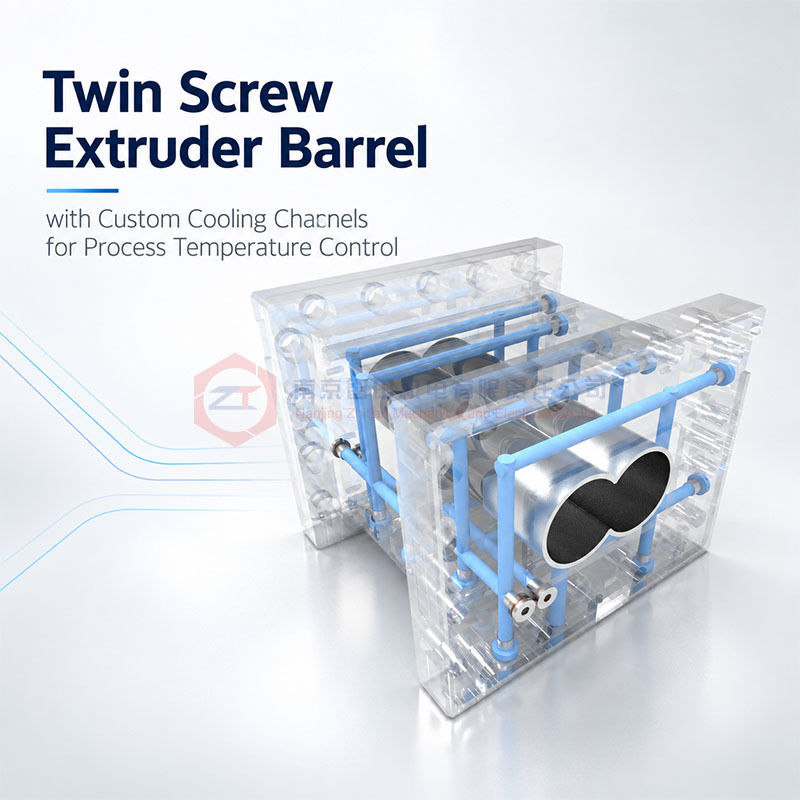

Ce fourreau est conçu avec des canaux de refroidissement droits, hélicoïdaux ou personnalisés pour les applications où le contrôle de la température du processus et la compatibilité de remplacement OEM sont tous deux importants. Les configurations disponibles comprennent les fourreaux de traitement principal, les fourreaux d'alimentation, les fourreaux d'alimentation latérale et les fourreaux de dégazage.
Pour une machine existante, l'objectif n'est pas simplement d'ajouter plus de refroidissement. La disposition des canaux de refroidissement, les positions des raccords d'eau, la structure du fourreau et les exigences de la zone de processus doivent fonctionner ensemble.
Pourquoi la conception des canaux de refroidissement est importante
Le fourreau est l'un des principaux composants de transfert de chaleur dans un système d'extrusion à double vis.
Pendant le fonctionnement, la chaleur peut provenir de réchauffeurs externes ainsi que de l'énergie mécanique générée par la déformation du matériau et la rotation de la vis. Selon la formulation et la zone de traitement, le fourreau peut nécessiter un chauffage, un refroidissement ou une combinaison des deux pour maintenir la température de processus requise.
Une disposition de refroidissement inadéquate peut rendre le contrôle de la température plus difficile, même lorsque le fourreau lui-même est dimensionnellement correct.
Les facteurs importants comprennent :
- Position des canaux de refroidissement
- Géométrie des canaux
- Emplacements des entrées et sorties d'eau
- Épaisseur de la paroi du fourreau
- Agencement de chauffage
- Fonction de la zone de processus
- Élimination de chaleur requise
- Connexions de la machine existante
Pour cette raison, le système de refroidissement doit être pris en compte lors de la conception du fourreau plutôt que d'être traité comme un accessoire externe.
Canaux de refroidissement droits, hélicoïdaux et personnalisés
La gamme actuelle de fourreaux prend en charge les canaux de refroidissement droits, les canaux de refroidissement hélicoïdaux et les conceptions de refroidissement personnalisées.
Il n'existe pas un seul type de canal qui soit automatiquement le meilleur pour chaque fourreau.
Une configuration à canaux droits peut convenir à certaines dispositions de machines existantes et interfaces de remplacement, tandis qu'un agencement hélicoïdal peut être sélectionné lorsque la géométrie du fourreau et les exigences de contrôle thermique le justifient.
Les canaux personnalisés sont utiles lorsque le fourreau de remplacement doit reproduire un agencement de refroidissement existant ou lorsque la configuration standard ne correspond pas à la zone de processus.
Le choix final doit tenir compte des exigences de transfert de chaleur, de la résistance à l'écoulement, de la pression d'eau disponible, des positions des connexions externes et de la conception de la machine d'origine.
Le contrôle de la température du processus est plus que "plus de refroidissement"
Augmenter le débit d'eau de refroidissement ou ajouter plus de canaux ne produit pas automatiquement une meilleure stabilité de température.
Si le problème de température réel est causé par un cisaillement excessif du processus, une configuration de vis incorrecte, une alimentation instable du matériau ou une condition de fonctionnement inadéquate, le changement du système de refroidissement du fourreau seul peut ne pas le résoudre.
Le but d'un fourreau d'extrudeuse à canaux de refroidissement personnalisés est de fournir au fourreau la capacité de contrôle thermique appropriée pour le processus.
Une bonne évaluation de remplacement devrait donc séparer deux questions :
La configuration de refroidissement du fourreau est-elle correcte ?
et
Le processus génère-t-il plus de chaleur que prévu ?
Cela évite de traiter chaque fluctuation de température comme un problème de canal de refroidissement.
Les différentes positions de fourreau ont des exigences thermiques différentes
Le produit actuel peut être configuré comme un fourreau de traitement principal, un fourreau d'alimentation, un fourreau d'alimentation latérale ou un fourreau de dégazage.
Ces positions ne nécessitent pas nécessairement une gestion thermique identique.
Fourreau d'alimentation
La section d'alimentation peut nécessiter des conditions de température contrôlées pour maintenir une admission stable du matériau et prévenir les effets thermiques indésirables près de l'ouverture d'alimentation.
Fourreau de traitement principal
La section de traitement principale peut connaître une énergie mécanique plus élevée et des charges thermiques changeantes à mesure que le polymère fond, se mélange et est pressurisé.
Fourreau d'alimentation latérale
Une section d'alimentation latérale doit combiner la température de processus requise avec des interfaces précises pour l'alimentateur latéral et les sections de fourreau environnantes.
Fourreau de dégazage
La section de dégazage nécessite une géométrie de ventilation correcte ainsi qu'un contrôle de température approprié afin que le processus reste compatible avec la condition de ventilation prévue.
C'est pourquoi la disposition de refroidissement doit être adaptée à la position du fourreau plutôt que standardisée aveuglément sur chaque section.
Le remplacement OEM nécessite une adaptation de l'interface de refroidissement
Pour un fourreau d'extrudeuse à double vis de remplacement OEM, les dimensions mécaniques ne sont qu'une partie des spécifications.
Le nouveau fourreau doit être vérifié pour :
Profil du diamètre intérieur → Distance entre axes → Longueur de section → Faces de connexion → Trous de montage → Raccords de refroidissement → Agencement de chauffage → Ouvertures d'alimentation ou de ventilation
Un fourreau peut s'adapter mécaniquement mais créer quand même des problèmes d'installation si les raccords d'eau de refroidissement sont mal positionnés.
Pour les machines plus anciennes, la préservation des emplacements d'entrée et de sortie existants peut réduire les modifications inutiles des tuyaux, des canalisations et des équipements environnants.
Lorsque le dessin d'origine n'est pas disponible, le fourreau existant peut être mesuré et les positions des raccords de refroidissement enregistrées avant la fabrication.
Le matériau et la conception de refroidissement doivent être sélectionnés séparément
Le produit actuel prend en charge des matériaux de base, notamment 38CrMoAlA, acier 45, acier inoxydable 304 et alliages personnalisés, ainsi que des revêtements à base de nickel et des procédés de fabrication tels que le HIP, les manchons en alliage intégral et le placage au laser.
La sélection du matériau et la conception du refroidissement résolvent des problèmes différents.
Le matériau ou le revêtement doit principalement répondre à :
- Usure abrasive
- Corrosion
- Milieu de processus
- Teneur en charges
- Condition de service requise
Le canal de refroidissement doit principalement répondre à :
- Exigence de contrôle thermique
- Géométrie du fourreau
- Position du processus
- Disposition des connexions existantes
Pour le 38CrMoAlA, la spécification actuelle indique une profondeur de nitruration de 0,4 à 0,7 mm. Cette valeur s'applique spécifiquement à l'option 38CrMoAlA nitruré et ne doit pas être considérée comme une spécification de revêtement.
Remplacement d'un fourreau à partir d'un échantillon existant
Un ancien fourreau peut être utilisé comme référence de mesure lorsque le dessin d'origine n'est pas disponible.
Cependant, le développement du remplacement doit identifier à la fois les dimensions fonctionnelles d'origine et les changements causés par l'usure en service.
L'évaluation peut inclure :
- Usure du diamètre intérieur
- Distance entre axes
- Faces de connexion
- Longueur de section
- Trous de chauffage
- Canaux de refroidissement
- Positions des entrées et sorties d'eau
- Ouvertures d'alimentation, d'alimentation latérale ou de ventilation
Cela permet d'éviter de reproduire des dimensions endommagées tout en préservant les interfaces requises par la ligne d'extrusion existante.
Quelles informations sont nécessaires pour une révision de fourreau à canaux de refroidissement ?
Pour une évaluation initiale, veuillez fournir :
- Modèle d'extrudeuse et position du fourreau
- Dessin ou échantillon du fourreau existant
- Informations sur le diamètre intérieur et la distance entre axes
- Positions des entrées et sorties d'eau de refroidissement
- Matériau du processus
- Température de fonctionnement normale
- Problème actuel de contrôle de température ou d'usure du fourreau
Des photos des connexions de refroidissement existantes sont utiles lorsque les dessins sont incomplets.
FAQ
Un canal de refroidissement hélicoïdal est-il toujours meilleur qu'un canal droit ?
Non. La conception correcte dépend de la géométrie du fourreau, de l'exigence thermique, des conditions de débit disponibles et des interfaces de machine existantes.
Pouvez-vous reproduire les raccords de refroidissement d'un fourreau existant ?
Oui. Les emplacements des raccords de refroidissement et la configuration des canaux peuvent être évalués à partir de dessins, de mesures ou du fourreau existant.
Augmenter le refroidissement résout-il automatiquement une température de fourreau élevée ?
Non. Une température de processus élevée peut également être liée à la configuration de la vis, au cisaillement du processus, aux conditions d'alimentation ou à la charge de fonctionnement.
La conception de refroidissement et le matériau résistant à l'usure peuvent-ils être personnalisés ensemble ?
Oui. La configuration des canaux de refroidissement et la sélection du matériau ou du revêtement peuvent être adaptées séparément en fonction des conditions thermiques et d'usure de l'application.
Demander une révision de remplacement de fourreau à canaux de refroidissement
Si votre fourreau existant présente des problèmes de contrôle de température, des connexions de refroidissement incompatibles ou nécessite un remplacement OEM, envoyez-nous le dessin du fourreau, le modèle de la machine, la disposition des raccords de refroidissement et les informations sur le processus.
Nous pouvons évaluer :
Dimensions du fourreau → Canal de refroidissement → Connexions d'eau → Zone de processus → Matériau → Protection contre l'usure → Adaptation au remplacement OEM
