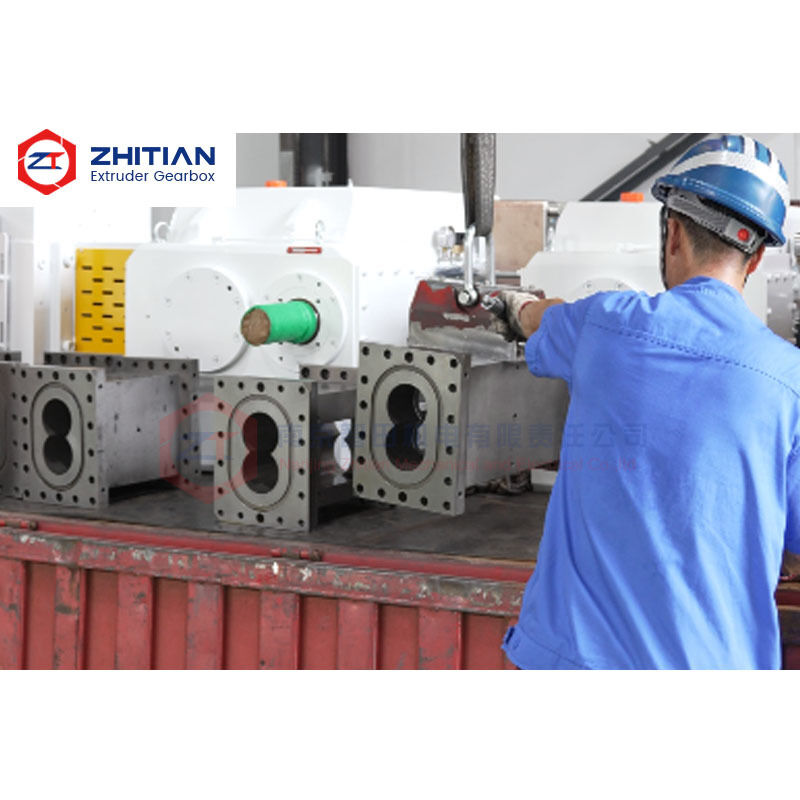

Ce fut de précision bimétallique à double vis extrudeuse baril est conçu pour les applications de remplacement où la résistance à l'usure seule ne suffit pas. La géométrie précise de l'alésage, la distance entre axes et les dimensions de connexion doivent également être maintenues afin que le nouveau baril fonctionne correctement avec les éléments de vis existants et les sections de baril adjacentes.
Une chemise bimétallique à base de nickel offre une surface de travail protégée, tandis que l'usinage de précision contrôle les dimensions critiques requises pour l'assemblage et le jeu vis-baril.
Il aide les utilisateurs à résoudre des problèmes tels que :
- Barils de remplacement qui s'adaptent extérieurement mais ont un mauvais alignement interne
- Jeu vis-baril inégal
- Usure prématurée causée par un mauvais alignement de l'alésage
- Paliers internes entre les sections de baril adjacentes
- Difficulté à faire correspondre les interfaces de baril existantes
- Distorsion de l'alésage après traitement de la chemise
- Usure et corrosion dans des conditions d'extrusion exigeantes
Spécifications clés
| Article |
Configuration disponible |
| Type de produit |
Baril d'extrudeuse bimétallique de précision à double vis |
| Caractéristique principale |
Géométrie d'alésage précise avec surface de travail doublée d'alliage |
| Chemise intérieure |
Alliage bimétallique à base de nickel ou système d'alliage personnalisé |
| Applications principales |
Compoundage de polymères, recyclage et procédés d'extrusion exigeants |
| Structure du baril |
Corps solide avec alésage intérieur protégé ou chemise en alliage |
| Sections disponibles |
Fermé, alimentation, évacuation, vide et alimentation latérale |
| Base de fabrication |
Dessin original, échantillon utilisé ou dimensions mesurées |
| Contrôle de la température |
Trous de chauffage et canaux de refroidissement personnalisés |
| Inspection critique |
Alésage, distance entre axes, faces de connexion et dimensions d'interface |
| Objectif principal |
Maintenir la précision du remplacement tout en améliorant la protection de l'alésage |
Pourquoi la précision est importante dans un baril bimétallique
L'ajout d'une chemise résistante à l'usure ne fait pas automatiquement d'un baril une bonne pièce de rechange.
La chemise doit être intégrée sans perdre le contrôle de la géométrie critique du baril.
Les dimensions importantes comprennent :
- Taille de l'alésage intérieur
- Géométrie de l'alésage
- Distance entre axes
- Parallélisme
- Longueur totale du baril
- Faces de connexion avant et arrière
- Dimensions de positionnement
- Emplacements des trous de boulons
- Alignement avec les sections de baril adjacentes
Si ces dimensions sont inexactes, le baril peut toujours se boulonner sur la machine mais fonctionner avec une relation interne incorrecte avec les vis.
Les conséquences possibles incluent un jeu inégal, un frottement localisé, une rétention de matériau, une usure anormale et un traitement instable.
Pour cette raison, la précision du remplacement doit être évaluée conjointement avec les performances de la chemise.
Maintenir un jeu vis-baril constant
L'extrusion à double vis repose sur un jeu contrôlé entre les éléments de vis et l'alésage du baril.
Si un côté de l'alésage est plus proche de la vis que l'autre, ou si la distance entre axes est incorrecte, le jeu de travail devient inégal.
Cela peut entraîner :
- Contact localisé ou usure accélérée
- Flux de matériau inégal
- Augmentation du reflux dans les zones usées
- Changements dans le développement de la pression
- Répétabilité du processus réduite
- Durée de vie plus courte des nouveaux éléments de vis
Un baril d'extrudeuse de remplacement de précision doit donc reproduire la géométrie interne requise, et pas seulement les dimensions de montage externes.
Lors du remplacement d'un baril usé, l'état des éléments de vis existants doit également être vérifié. Les dimensions du nouveau baril ne doivent pas simplement reproduire l'usure qui existe déjà dans le composant ancien.
Chemise bimétallique à base de nickel pour la protection de l'alésage
La chemise intérieure est la surface directement exposée au matériau traité.
Les systèmes d'alliages à base de nickel peuvent être envisagés lorsque le processus nécessite une combinaison de :
- Résistance à l'usure
- Résistance à la corrosion
- Protection de surface stable
- Durabilité de fonctionnement continu
Les matériaux exigeants typiques peuvent inclure des polymères chargés, des matériaux recyclés, des composés fonctionnels et des formulations contenant des additifs chimiquement agressifs.
La composition exacte de la chemise doit être sélectionnée en fonction du matériau réel et du mécanisme de défaillance.
Pour les conditions principalement abrasives, la résistance à l'usure peut être la priorité. Lorsque l'attaque chimique se produit en même temps que l'abrasion, la résistance à la corrosion doit également être prise en compte.
L'objectif est d'adapter la surface de travail au processus plutôt que de sélectionner la chemise uniquement à partir d'une valeur de dureté.
Prévenir les paliers internes entre les sections de baril
Les extrudeuses à double vis segmentées utilisent plusieurs sections de baril assemblées en séquence.
Les alésages internes de ces sections doivent former un chemin d'écoulement continu.
Si une section de remplacement a une position d'alésage ou une géométrie de face de connexion incorrecte, un palier interne peut apparaître à la jonction.
Cela peut contribuer à :
- Rétention de matériau
- Surchauffe locale
- Dégradation du polymère
- Nettoyage difficile
- Fluctuation de pression
- Usure localisée près de la connexion
Pour les projets de remplacement, les dimensions de connexion avant et arrière doivent donc être inspectées conjointement avec l'alésage interne.
Les dessins originaux sont préférés. Si seulement un échantillon utilisé est disponible, les dimensions usées ou endommagées doivent d'abord être identifiées avant la fabrication du nouveau baril.
Remplacement de précision pour l'équipement existant
Le baril peut être fabriqué selon :
- Dessins techniques originaux
- Échantillons de baril existants
- Dimensions mesurées
- Informations sur l'interface de la machine
- Exigences du processus
Les détails personnalisables comprennent :
- Géométrie de l'alésage
- Distance entre axes
- Longueur du baril
- Faces de connexion
- Caractéristiques de positionnement
- Disposition des trous de boulons
- Orifices d'alimentation et d'évacuation
- Interface d'alimentation latérale
- Trous de chauffage
- Canaux de refroidissement
- Trous de capteur de température
- Matériau de la chemise
L'objectif est de reproduire l'interface et la géométrie de travail requises tout en améliorant la protection de l'alésage intérieur si nécessaire.
Fabrication et contrôle qualité
L'inspection de précision est particulièrement importante après les étapes de traitement de la chemise et de l'alésage.
L'inspection peut inclure :
- Dimensions de l'alésage intérieur
- Distance entre axes
- Géométrie de l'alésage
- Parallélisme
- Longueur totale
- Précision des faces de connexion
- Dimensions de positionnement
- Emplacements des trous de boulons
- Dimensions des orifices
- État de la surface de la chemise
- Étanchéité des canaux de refroidissement
- Vérification des matériaux
Les enregistrements d'inspection peuvent être conservés pour la traçabilité dimensionnelle et les futures commandes répétées.
Une fois qu'une configuration de remplacement a été confirmée, les données dimensionnelles conservées peuvent également simplifier la production ultérieure de pièces de rechange.
Informations requises pour l'évaluation du remplacement
Veuillez fournir :
- Marque de l'extrudeuse et informations sur la machine
- Dessin du baril d'origine, si disponible
- Échantillon de baril usagé ou dimensions détaillées
- Dimensions de l'alésage
- Distance entre axes
- Longueur totale du baril
- Dimensions de l'interface avant et arrière
- État des éléments de vis
- Polymère traité
- Informations sur les charges et additifs
- Schéma d'usure ou de corrosion existant
- Matériau de chemise requis, si spécifié
- Quantité requise
Pour les échantillons usagés, les photographies et les mesures d'usure sont utiles pour séparer les dimensions de conception d'origine des dimensions modifiées par l'usure de service.
Questions fréquemment posées
Pourquoi la précision dimensionnelle est-elle importante pour un baril bimétallique ?
Parce que les performances de la chemise seules ne peuvent pas compenser une géométrie d'alésage ou une distance entre axes incorrectes. Un mauvais alignement dimensionnel peut créer un jeu inégal et une usure localisée.
Une chemise à base de nickel convient-elle à toutes les applications ?
Non. La chemise doit être sélectionnée en fonction de l'abrasion, de la corrosion, de la température et du matériau traité. D'autres systèmes de matériaux peuvent être plus adaptés à certaines applications.
Un baril usé peut-il être utilisé comme échantillon de fabrication ?
Oui, mais les dimensions usées doivent d'abord être identifiées. Un baril de remplacement doit reproduire la géométrie de conception correcte plutôt que de copier l'usure existante.
Les éléments de vis doivent-ils être vérifiés lors du remplacement du baril ?
Oui. L'usure de la vis et du baril affecte le même jeu de travail. Des éléments de vis gravement usés peuvent réduire les avantages de l'installation d'un nouveau baril de précision.
Demander une révision de remplacement de précision
Envoyez-nous votre dessin de baril, votre échantillon usagé ou vos informations dimensionnelles critiques.
Nous pouvons aider à évaluer :
- Quelles dimensions sont critiques pour la compatibilité du remplacement
- Si l'alésage et la distance entre axes existants ont changé par l'usure
- Si une chemise bimétallique à base de nickel convient
- Si les éléments de vis doivent également être inspectés
- Quelles dimensions doivent être confirmées avant la fabrication
Envoyez votre dessin de baril pour une révision de remplacement de précision
