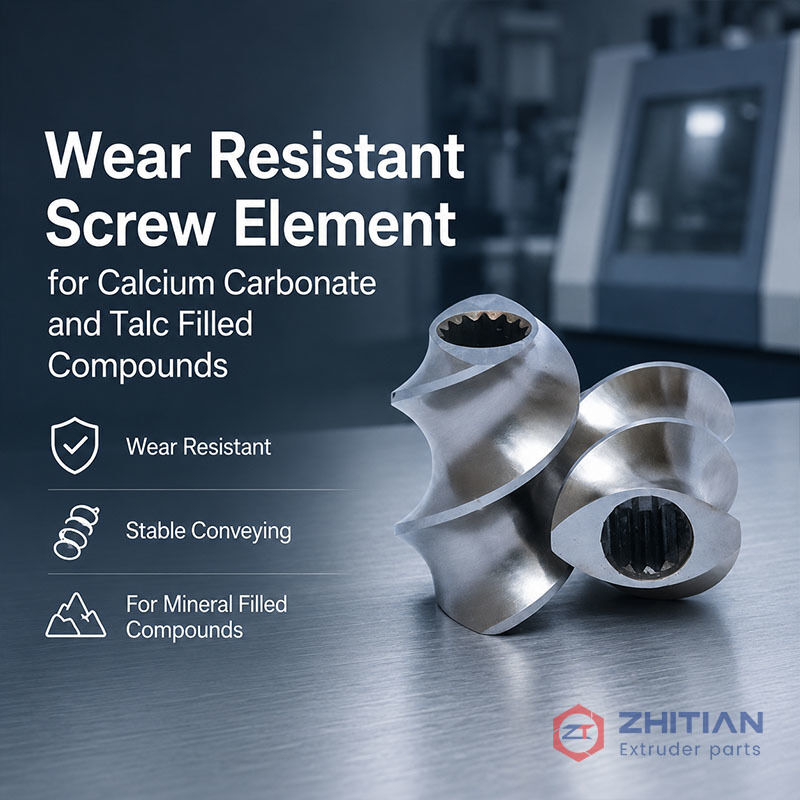

Cet élément de vis de convoyage résistant à l'usure est conçu pour les applications de compoundage à double vis avec des niveaux élevés de carbonate de calcium, de talc et d'autres charges minérales abrasives.
Dans le traitement à haute teneur en charges, les particules minérales agissent continuellement sur les filets de vis et la surface de travail. À mesure que l'élément de convoyage s'use, le profil de la vis change progressivement, le jeu vis-cylindre augmente et les performances de convoyage deviennent moins stables.
Cet élément de vis est destiné à aider à maintenir un transport de matière stable tout en réduisant l'usure abrasive dans les sections de convoyage.
Il aide à réduire les problèmes tels que :
- Usure rapide des filets de vis et des surfaces de convoyage
- Perte d'efficacité de convoyage dans les formulations à haute teneur en charges
- Augmentation du reflux de matière causé par des profils usés
- Fluctuation de la production dans la production continue
- Remplacement prématuré des éléments de convoyage
- Réduction de la stabilité de la pression dans les sections aval
Spécifications clés
| Article |
Configuration disponible |
| Type de produit |
Élément de vis de convoyage résistant à l'usure |
| Application principale |
Compoundage à haute teneur en charges minérales |
| Charges typiques |
Carbonate de calcium, talc, mica et poudre minérale |
| Fonction de l'élément |
Convoyage et transport de matière |
| Géométrie disponible |
Profil de convoyage à une ou plusieurs hélices ou personnalisé |
| Options de matériaux |
W6Mo5Cr4V2 et aciers résistants à l'usure PM sélectionnés |
| Connexion interne |
Cannelure, clavette ou profil personnalisé |
| Base de fabrication |
Dessin, échantillon ou dimensions mesurées |
| Personnalisation |
Diamètre extérieur, longueur, pas, géométrie de l'hélice et cannelure interne |
| Inspection |
Dimensions, profil, connexion interne et état de surface |
| Objectif principal |
Réduire l'usure et maintenir des performances de convoyage stables |
Pourquoi les composés à haute teneur en charges minérales usent les éléments de convoyage
Les composés chargés de minéraux sont largement utilisés pour réduire le coût de la formulation ou améliorer la rigidité, la stabilité dimensionnelle et d'autres propriétés du produit.
Cependant, le carbonate de calcium, le talc et les charges similaires augmentent également la charge abrasive à l'intérieur de l'extrudeuse.
Pendant la production, les particules minérales se déplacent à plusieurs reprises entre :
- La surface du filet de vis
- L'alésage du cylindre
- Les éléments de vis adjacents
- La matière sous pression de convoyage
Cette action abrasive répétée use progressivement le profil de travail de l'élément de convoyage.
L'usure peut devenir plus sévère lorsque le processus implique également :
- Charge élevée en charges
- Vitesse de vis élevée
- Production continue en grand volume
- Débit élevé
- Longs cycles de fonctionnement
- Sections de vis aval restrictives
À mesure que les hélices de convoyage s'usent, la géométrie de convoyage d'origine est perdue et l'élément devient moins efficace pour déplacer la matière vers l'avant.
Maintenir des performances de convoyage stables
Un élément de convoyage n'est pas seulement une pièce rotative. Sa géométrie affecte directement la façon dont la matière est transportée à travers le cylindre.
Lorsque l'usure devient excessive, plusieurs problèmes de processus peuvent apparaître :
- Efficacité de convoyage plus faible
- Reflux de matière
- Cohérence de remplissage réduite
- Fluctuation de pression
- Instabilité dans les sections de mélange ou de malaxage aval
- Stabilité globale du processus plus faible
Pour cette raison, les éléments de convoyage à haute teneur en charges doivent être sélectionnés en fonction des conditions d'usure réelles plutôt que de la seule taille nominale de la machine.
Les facteurs de sélection importants comprennent :
- Type de charge
- Pourcentage de charge
- Taille des particules
- Système de résine
- Débit approximatif
- Débit
- Position de l'élément dans la configuration de la vis
- Temps de fonctionnement prévu
Dans de nombreuses formulations chargées de minéraux, la section de convoyage près de l'introduction de la charge ou avant les zones de haute pression peut subir une usure plus sévère que les sections standard à faible charge.
Options de matériaux résistants à l'usure
Acier à outils W6Mo5Cr4V2
Le W6Mo5Cr4V2 est un matériau résistant à l'usure pratique pour de nombreuses applications de compoundage chargées de minéraux.
Il offre une résistance à l'usure améliorée par rapport aux systèmes de matériaux plus conventionnels et peut être utilisé dans de nombreuses positions de convoyage exposées à des charges abrasives.
Aciers résistants à l'usure par métallurgie des poudres
Pour les applications à haute teneur en charges plus exigeantes, des matériaux sélectionnés par métallurgie des poudres peuvent être envisagés.
Ces matériaux peuvent offrir un équilibre différent entre :
- Résistance à l'usure
- Dureté
- Distribution des carbures
- Ténacité
- Durée de vie
Le matériau le plus approprié doit être choisi en fonction de la formulation réelle et des conditions de fonctionnement plutôt que de sélectionner uniquement par dureté maximale.
Concentrer les matériaux améliorés sur les positions à forte usure
Tous les éléments de vis d'un arbre de vis complet ne subissent pas le même niveau d'usure.
Une usure plus sévère apparaît souvent autour de :
- Positions d'alimentation en charges
- Sections de convoyage à haute teneur en charges
- Zones avant les blocs de malaxage
- Sections restrictives ou génératrices de pression
- Zones de production continue à long cycle
Pour cette raison, il n'est pas toujours nécessaire de mettre à niveau chaque élément de la configuration complète de la vis.
Des matériaux plus performants peuvent être concentrés dans les positions de convoyage les plus usées. Cela permet d'améliorer la durée de vie tout en maîtrisant les coûts de remplacement.
Adapter l'élément à la configuration de vis existante
Un élément de convoyage de remplacement doit faire plus que s'adapter à l'arbre. Les caractéristiques suivantes doivent correspondre correctement au système de vis existant :
Diamètre extérieur
- Longueur de l'élément
- Pas et profil
- Géométrie de l'hélice
- Dimensions de la cannelure interne
- Cannelure interne ou clavette
- Connexion avec les éléments adjacents
- Si le profil externe ou la connexion interne est incorrect, l'élément peut ne pas fonctionner correctement dans l'arrangement de vis existant.
Pour cette raison, la production de remplacement doit être basée sur :
Dessin d'origine
- Échantillon existant
- Dimensions mesurées
- Informations sur la configuration de la vis
- Exigences du processus
- Fabrication et inspection
L'inspection peut inclure :
Diamètre extérieur
- Longueur de l'élément
- Pas et profil
- Géométrie de l'hélice
- Dimensions de la cannelure interne
- Concentricité
- État de surface
- Vérification du matériau
- État du traitement thermique
- Ajustement avec des calibres d'inspection
- Les enregistrements dimensionnels peuvent être conservés pour les futures commandes répétées et comme référence de remplacement.
Informations requises pour l'évaluation des matériaux
Veuillez fournir :
Informations sur l'extrudeuse
- Dessin ou échantillon de l'élément de vis
- Polymère traité
- Pourcentage de carbonate de calcium ou de talc
- Autres charges ou additifs
- Vitesse de vis
- Débit approximatif
- Matériau de l'élément de vis existant
- Durée de vie actuelle
- Photographies des éléments usés
- Position de l'usure la plus sévère
- Quantité requise
- Ces informations aident à déterminer si le problème principal est une usure abrasive normale, une perte de profil sévère ou un problème plus large de jeu vis-cylindre.
Questions fréquemment posées
Quel matériau convient pour une teneur élevée en carbonate de calcium ou en talc ?
Le matériau correct dépend du pourcentage de charge, des caractéristiques des particules, de la vitesse de vis et de l'objectif de durée de vie. Les aciers W6Mo5Cr4V2 ou les aciers résistants à l'usure PM sélectionnés peuvent être envisagés pour un service abrasif sévère.
Pourquoi un élément de convoyage usé affecte-t-il la stabilité de la production ?
À mesure que les hélices s'usent, la géométrie de convoyage change et la matière peut refluer plus facilement à travers le jeu vis-cylindre élargi. Cela réduit l'efficacité du convoyage et peut affecter la stabilité du processus aval.
Tous les éléments de convoyage nécessitent-ils un matériau résistant à l'usure amélioré ?
Non. Des matériaux plus performants peuvent être concentrés dans les positions de convoyage avec la charge abrasive la plus élevée.
Le cylindre doit-il également être vérifié ?
Oui. L'usure de la vis et du cylindre détermine ensemble le jeu de travail réel. Le remplacement du seul élément de vis peut ne pas restaurer entièrement les performances si le cylindre est également sévèrement usé.
Demander une analyse de l'usure des éléments de convoyage
Envoyez-nous votre formulation de matériau, votre pourcentage de charge, le matériau de votre élément de vis existant et des photographies de l'élément usé.
Nous pouvons aider à évaluer :
Quelles positions de convoyage s'usent le plus sévèrement
- Si le matériau actuel est approprié
- Quel matériau résistant à l'usure est plus approprié
- Si l'alésage du cylindre doit également être inspecté
- Quelles dimensions doivent être confirmées avant le remplacement
- Envoyez le dessin de votre élément de vis de convoyage pour un examen technique
