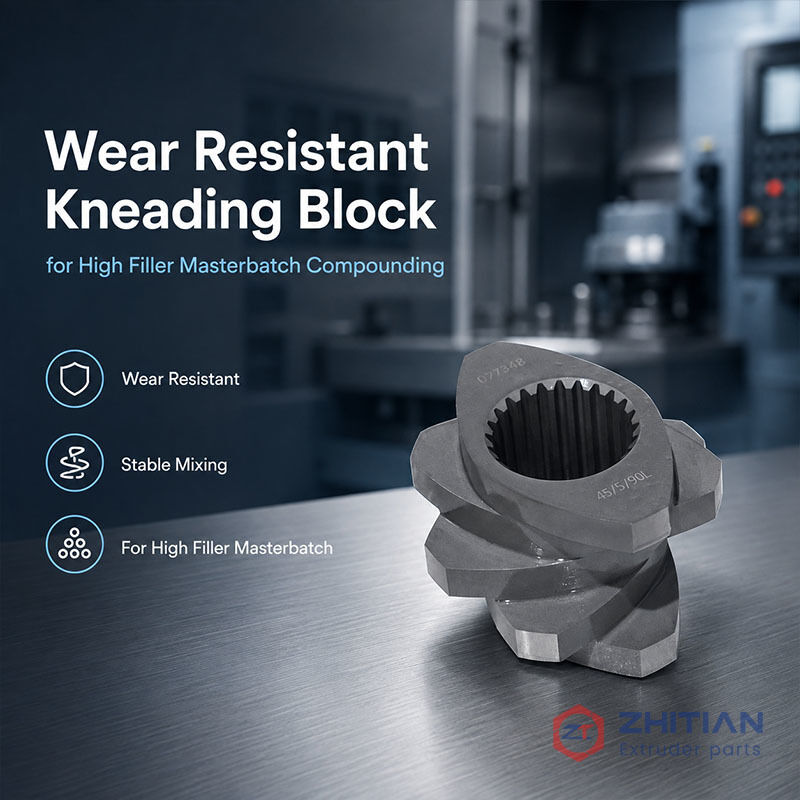

Ce bloc de malaxage résistant à l'abrasion est conçu pour les applications d'extrudeuses bi-vis où les charges minérales créent une usure sévère pendant le mélange et la dispersion.
Dans le compoundage de polymères chargés de minéraux, le bloc de malaxage est exposé à un contact abrasif continu de la part de charges telles que le carbonate de calcium, le talc, le mica et d'autres particules minérales dures. À mesure que les bords des disques et les surfaces de travail s'usent, la géométrie de mélange d'origine change, ce qui peut affecter la dispersion, le comportement au cisaillement et la stabilité globale du processus.
Ce bloc de malaxage vise à améliorer la résistance à l'usure tout en maintenant des performances de mélange fiables dans des conditions de compoundage abrasives.
Il permet de réduire les problèmes tels que :
- Usure rapide des disques et des bords de malaxage
- Perte de la géométrie de malaxage d'origine
- Réduction de la cohérence du mélange
- Changements dans les performances de cisaillement et de dispersion
- Durée de vie courte dans les formulations abrasives
- Remplacement fréquent des sections de malaxage à forte usure
Spécifications clés
| Article |
Configuration disponible |
| Type de produit |
Bloc de malaxage résistant à l'abrasion |
| Application principale |
Compoundage de polymères chargés de minéraux |
| Charges typiques |
Carbonate de calcium, talc, mica et autres charges minérales |
| Fonction principale |
Mélange dispersif et malaxage de matériaux |
| Configuration disponible |
Nombre de disques, largeur et arrangement décalé personnalisés |
| Options de matériaux |
W6Mo5Cr4V2 et aciers sélectionnés résistants à l'usure PM |
| Connexion interne |
Interface d'arbre cannelé, claveté ou personnalisée |
| Base de fabrication |
Dessin, échantillon ou dimensions mesurées |
| Inspection |
Dimensions, profil du disque, connexion interne et état de surface |
| Objectif principal |
Réduire l'usure abrasive et maintenir les performances de mélange |
Pourquoi les charges minérales usent les blocs de malaxage
Les charges minérales sont largement utilisées pour réduire les coûts ou améliorer la rigidité, la stabilité dimensionnelle et d'autres propriétés du compound.
Cependant, ces charges augmentent également la charge abrasive dans la section de mélange de la vis.
Contrairement à un élément de convoyage, un bloc de malaxage fonctionne dans une zone de mélange plus intensive où le matériau est compressé, cisaillé et redistribué de manière répétée. Dans cette zone, les particules minérales agissent en continu sur :
- Les bords des disques
- Les faces de travail
- Les surfaces adjacentes au fourreau
- Le flux de matériau s'engrenant entre les arbres de vis
Cette action abrasive répétée enlève progressivement du matériau des disques de malaxage.
L'usure devient plus sévère lorsque le processus implique :
- Teneur élevée en charges
- Particules minérales dures
- Vitesse de vis élevée
- Mélange dispersif intense
- Débit élevé
- Production continue sur de longs cycles
À mesure que la géométrie du disque change, l'effet de mélange du bloc de malaxage change également.
Maintenir une géométrie de mélange stable
Les performances d'un bloc de malaxage dépendent de sa géométrie.
Lorsque le profil du disque est usé, l'élément peut ne plus générer l'action de mélange et de dispersion prévue.
Les effets possibles incluent :
- Efficacité dispersive plus faible
- Distribution des charges moins stable
- Changements dans l'intensité du cisaillement local
- Variations du temps de séjour
- Répétabilité du processus réduite
- Cohérence plus faible du matériau compoundé
Pour cette raison, un bloc de malaxage pour le compoundage de polymères chargés de minéraux doit être sélectionné non seulement pour sa fonction initiale, mais aussi pour sa capacité à maintenir sa géométrie au fil du temps dans des conditions abrasives.
Les facteurs de sélection importants incluent :
- Type de charge
- Pourcentage de charge
- Taille des particules
- Système polymère
- Vitesse de vis
- Débit
- Position du bloc de malaxage dans la configuration de la vis
- Cycle de fonctionnement attendu
Options de matériaux résistants à l'usure
Acier à outils W6Mo5Cr4V2
Le W6Mo5Cr4V2 est un matériau pratique résistant à l'usure pour de nombreuses applications de mélange avec charges minérales.
Il peut offrir une résistance à l'usure améliorée par rapport aux matériaux plus conventionnels et convient à de nombreuses positions de malaxage dans des conditions de service abrasives.
Aciers résistants à l'usure par métallurgie des poudres
Pour les formulations chargées de minéraux plus sévères, des matériaux sélectionnés par métallurgie des poudres peuvent être envisagés.
Ces matériaux peuvent offrir un équilibre différent entre :
- Résistance à l'usure
- Dureté
- Distribution des carbures
- Ténacité
- Durée de vie
Le meilleur matériau doit être sélectionné en fonction du système de charge réel et des conditions de traitement, plutôt que par la seule dureté.
Concentrer la protection sur les positions de mélange critiques
Toutes les parties de la configuration de la vis ne s'usent pas au même rythme.
Une usure plus sévère du bloc de malaxage peut apparaître dans :
- Zones de mélange à forte charge
- Sections après introduction de la charge
- Positions de mélange dispersif intensif
- Sections de montée en pression avant les transitions de dégazage ou de convoyage
- Lignes de compoundage continu sur longs cycles
Pour cette raison, il n'est pas toujours nécessaire de mettre à niveau chaque élément de l'ensemble complet de vis.
Un matériau de plus haute performance peut être concentré dans les positions de malaxage qui subissent la charge abrasive la plus importante.
Cette approche permet d'améliorer la durée de vie tout en maîtrisant les coûts de remplacement.
Adapter le bloc de malaxage à la configuration de vis existante
Un bloc de malaxage de remplacement doit correspondre à la connexion de l'arbre et à l'agencement de vis prévu.
Les caractéristiques critiques incluent :
- Diamètre extérieur
- Largeur du bloc
- Nombre de disques
- Épaisseur du disque
- Arrangement décalé
- Cannelure interne ou clavette
- Ajustement avec les éléments adjacents
Si la géométrie est incorrecte, le bloc de malaxage peut modifier le comportement de mélange d'origine même s'il peut être installé sur l'arbre.
Pour cette raison, la production de remplacement doit être basée sur :
- Dessin d'origine
- Échantillon existant
- Dimensions mesurées
- Informations sur la configuration de la vis
- Exigences du processus
Fabrication et inspection
L'inspection peut inclure :
- Diamètre extérieur
- Largeur du bloc
- Géométrie du disque
- Nombre de disques
- Dimensions de la cannelure interne
- Concentricité
- État de surface
- Vérification du matériau
- État du traitement thermique
- Ajustement avec les calibres d'inspection
Les enregistrements dimensionnels peuvent être conservés pour les commandes répétées et la référence de remplacement future.
Informations requises pour l'évaluation des matériaux
Veuillez fournir :
- Informations sur l'extrudeuse
- Dessin ou échantillon du bloc de malaxage
- Polymère traité
- Type de charge minérale
- Pourcentage de charge
- Vitesse de vis
- Débit approximatif
- Matériau du bloc de malaxage existant
- Durée de vie actuelle
- Photographies des disques usés
- Position de l'usure sévère
- Quantité requise
Ces informations aident à déterminer si le problème principal est une usure abrasive normale, une perte de géométrie sévère ou un problème d'usure plus large impliquant le système vis et fourreau.
Questions fréquemment posées
Quel matériau convient aux blocs de malaxage chargés de minéraux ?
Le matériau correct dépend du type de charge, du pourcentage de charge, de la vitesse de vis et de la charge de fonctionnement. Le W6Mo5Cr4V2 ou des aciers résistants à l'usure PM sélectionnés peuvent être envisagés pour les formulations abrasives chargées de minéraux.
Pourquoi l'usure du bloc de malaxage affecte-t-elle les performances de mélange ?
À mesure que les bords des disques et la géométrie de travail s'usent, l'élément ne produit plus le même effet de cisaillement et de mélange. Cela peut modifier la qualité de la dispersion et la cohérence du processus.
Tous les blocs de malaxage nécessitent-ils une mise à niveau du matériau ?
Non. Un matériau de plus haute performance peut être concentré dans les positions de malaxage exposées à la charge abrasive la plus sévère.
Le fourreau doit-il également être vérifié ?
Oui. L'usure du bloc de malaxage et du fourreau ensemble affecte le jeu de travail réel et la condition de mélange. Le remplacement du seul bloc de malaxage peut ne pas restaurer pleinement les performances si le fourreau est également usé.
Demander une analyse de l'usure du bloc de malaxage
Envoyez-nous votre formulation, votre pourcentage de charge, le matériau de votre bloc de malaxage existant et des photographies de l'élément usé.
Nous pouvons aider à évaluer :
- Quelles positions de malaxage s'usent le plus sévèrement
- Si le matériau actuel convient
- Quel matériau résistant à l'usure est plus approprié
- Si l'état du fourreau doit également être vérifié
- Quelles dimensions doivent être confirmées avant le remplacement
