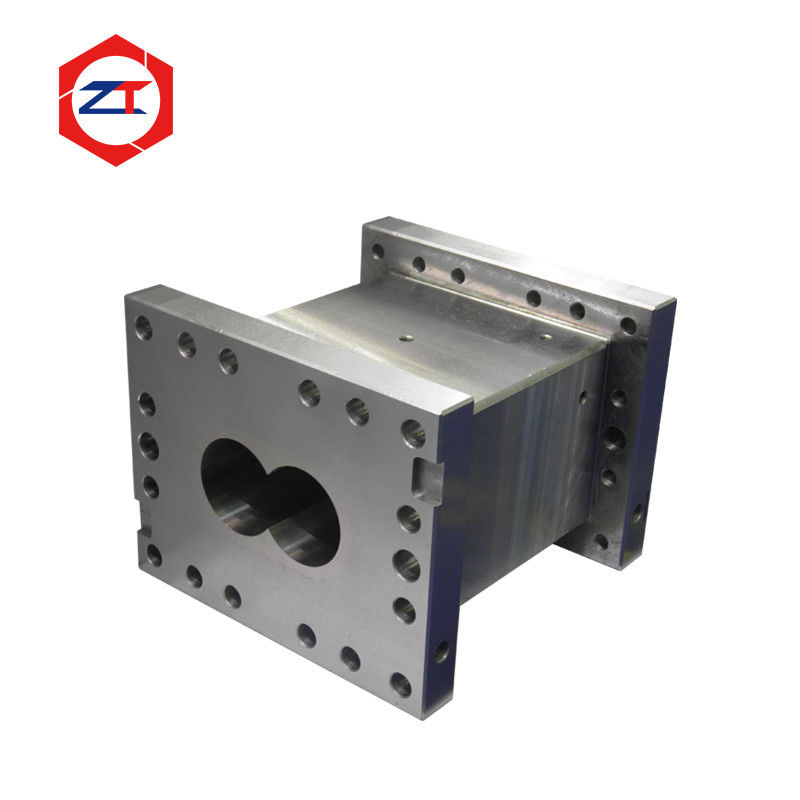

Jeu de barils à double vis de 65 mm et d'éléments de vis pour l'extrusion de feuilles PET

Ensemble de fûts à double vis de 65 mm et d'éléments à vis pour l'extrusion de feuilles de PET

Cet ensemble de baril à vis et d'éléments à vis à double vis de 65 mm est conçu pour les lignes d'extrusion de tôles en PET qui nécessitent des composants de remplacement assortis plutôt que d'acheter les éléments de baril et de vis séparément.

La configuration est basée sur un système à double vis modèle 65 avec unΦ63 mm d'ouverture du canon et 52 mm de distance du centre. La configuration originale du produit combine une structure de fût à revêtement général avec des éléments de vis W6Mo5Cr4V2 (6542) et peut inclure des sections fermées, d'alimentation, de ventilation et de fût combiné.

En évaluant les éléments du canon et de la vis comme un seul système de travail, l'ensemble de remplacement contribue à maintenir une géométrie correcte, une compatibilité de l'assemblage et un dégagement vis-à-canon.

Parmi les problèmes typiques qu'il peut résoudre, on peut citer:

• Les éléments du fût et de la vis achetés de sources différentes ne correspondent pas correctement
• Dégagement excessif après remplacement uniquement des éléments de vis usés
• Nouveau canon installé avec des vis existantes fortement usées
• Dimensions erronées de l'épissure ou de l'élément vis
• Dimensions du tonneau de ventilation qui ne correspondent pas à la ligne PET existante
• Difficulté à reproduire une ancienne configuration d'extrusion

Principales spécifications

La page du produit existante répertorie ces dimensions clés du modèle 65 et identifie le produit comme un canon à revêtement général combiné à 6542 éléments de vis.

Pourquoi remplacer le baril et les éléments de vis comme un ensemble correspondant?

Les éléments de la fente et de la vis travaillent ensemble pour créer le dégagement de traitement réel à l'intérieur d'une extrudeuse à double vis.

Pendant la production à long terme, les deux composants s'usent progressivement.

Si seuls les éléments de vis sont remplacés alors que l'ouverture du canon est déjà trop grande, les nouvelles vis peuvent encore fonctionner avec un espace libre excessif.

De même, l'installation d'un nouveau canon tout en continuant d'utiliser des éléments de vis fortement usés peut ne pas rétablir l'état de fonctionnement initial.

Pour l'extrusion de feuilles de PET, un dégagement de travail incorrect peut contribuer à:

• Retour en arrière des matériaux
• Réduction de l'efficacité du transport
• Pression instable
• Changements dans le comportement de remplissage
• Réduction de la répétabilité du processus

Pour les systèmes fortement usés, l'évaluation des éléments du canon et de la vis ensemble fournit une meilleure base pour le remplacement.

Baril à revêtement général pour la protection contre l'usure

La configuration du canon utilise une carrosserie en acier structurel combinée à une doublure globale.

Cette construction permet de sélectionner le matériau de travail en fonction des conditions réelles du procédé, tandis que le corps extérieur du canon fournit un soutien structurel.

La page actuelle répertorie également plusieurs options de revêtement et de matériaux de canon pour l'usure, la corrosion et les conditions combinées d'usure et de corrosion.

Pour le traitement du PET, la sélection du matériau doit tenir compte des éléments suivants:

• Niveau de contamination par le PET recyclé
• Pulières ou additifs
• Température de traitement
• Modèle d'usure du canon existant
• Durée de vie requise
• Conditions de nettoyage et de fonctionnement

Le revêtement doit donc être sélectionné en fonction des conditions réelles de défaillance et non seulement de la dureté.

W6Mo5Cr4V2 éléments de vis

W6Mo5Cr4V2, communément appelé 6542, est utilisé pour les éléments de vis dans la configuration actuelle.

Les éléments de vis de remplacement peuvent être fabriqués selon le dispositif de vis existant, y compris:

• Éléments de transport
• Éléments de tressage
• Éléments inversés
• Éléments de transition
• Profiles de vis personnalisés

Les dimensions importantes comprennent le diamètre extérieur, la longueur de l'élément, l'envergure, la spline interne et la connexion avec les éléments de vis adjacents.

Pour les projets de remplacement, le profil de travail externe et la connexion interne de l'arbre doivent correspondre à l'équipement existant.

Sections en fûts pour l'extrusion de feuilles de PET

L'extrusion de feuilles de PET peut nécessiter plus qu'un baril fermé standard.

En fonction de la configuration de la machine, les sections de fûts peuvent comprendre:

• Baril d'alimentation
• Baril de transformation fermé
• Baril de ventilation
• Section de ventilation sous vide
• Baril de combinaison
• Section des processus personnalisés

La page existante identifie spécifiquement les fûts de ventilation et de mélange pour l'extrusion de feuilles de PET.

Pour le traitement du PET, les sections de ventilation sont particulièrement importantes lorsque le processus nécessite l'élimination de l'humidité ou des composants volatils.

Les fûts de ventilation de remplacement doivent donc correspondre non seulement à la distance entre le trou et le centre, mais aussi à l'ouverture de l'évent, à l'interface de montage et aux sections environnantes du fût.

Remplacement précis du dessin ou de l'échantillon

L'ensemble des éléments de canon et de vis peut être reproduit selon:

• Des dessins techniques originaux
• Échantillons de barils existants
• Échantillons d'éléments de vis existants
• Dimensions mesurées
• Configuration complète de la vis

Les dimensions critiques du tonneau sont les suivantes:

• Φ63 mm d'ouverture
• Distance centrale de 52 mm
• Longueur du tonneau
• Faces de connexion
• Position du trou de boulon
• Ouverture de ventilation
• Interfaces de chauffage et de refroidissement

Pour les éléments de vis, il convient également de confirmer la spline, l'envergure, le profil et la longueur totale de l'assemblage.

Lorsque des composants usés sont utilisés comme échantillons, l'usure de service doit être séparée des dimensions de conception d'origine avant la fabrication.

Fabrication et inspection

L'inspection peut inclure:

• Dimensions du trou de canon
• Distance du centre
• Dimensions de l'interface du fût
• Diamètre extérieur de l'élément de vis
• Spline interne
• Longueur et profil des éléments
• Vérification des matériaux
• Étanchéité des canaux de refroidissement
• Compatibilité de l'assemblage

Les données dimensionnelles peuvent être conservées après confirmation afin de simplifier les futures commandes de remplacement répétées.

Informations requises pour l'évaluation

Veuillez fournir:

1. Modèle d'extrudeuse
2. Dessin ou échantillon du tonneau
3. dessin ou échantillon de vis
4. Configuration complète des vis, le cas échéant
5. Type de matériau en PET
6. PET vierge ou recyclé
7. Condition d'usure actuelle
8. Matériaux de fûts et de vis existants
9. Configuration de la ventilation
10. Quantité requise

Questions fréquentes

Les éléments du canon et de la vis peuvent-ils être commandés ensemble?
Cette page est spécialement positionnée comme un ensemble de remplacement.

Le diamètre de l'enroulement est de 65 mm?
La configuration actuelle du modèle 65 utilise un trou de Φ63 mm et une distance centrale de 52 mm.

Seuls les composants usés peuvent-ils être remplacés?
Oui, mais les composants restants du canon et de la vis doivent être inspectés pour s'assurer que le dégagement de fonctionnement reste acceptable.

Le matériel peut-il être amélioré?
Oui, les matériaux de revêtement du tonneau et des éléments de vis peuvent être reconsidérés en fonction de l'usure, de la corrosion et des conditions de traitement du PET.

Envoyez-nous votre dessin de tonneau, vos échantillons d'élément de vis ou vos dimensions existantes.Nous pouvons évaluer si le canon et les vis doivent être remplacés ensemble et confirmer les dimensions critiques avant la fabrication.

Envoyez vos données sur le baril et les vis de l'extrudeuse en PET pour examen technique
