Extrudeur à double vis de 71 mm pour le remplacement OEM de la classe 75

Arbre d'extrudeuse à double vis de 71 mm pour remplacement OEM de classe 75

Lorsqu'un arbre dans une ligne d'extrusion existante de classe 75 est usé, tordu ou endommagé, trouver un remplacement n'est pas simplement une question de commander un autre arbre du même diamètre nominal.

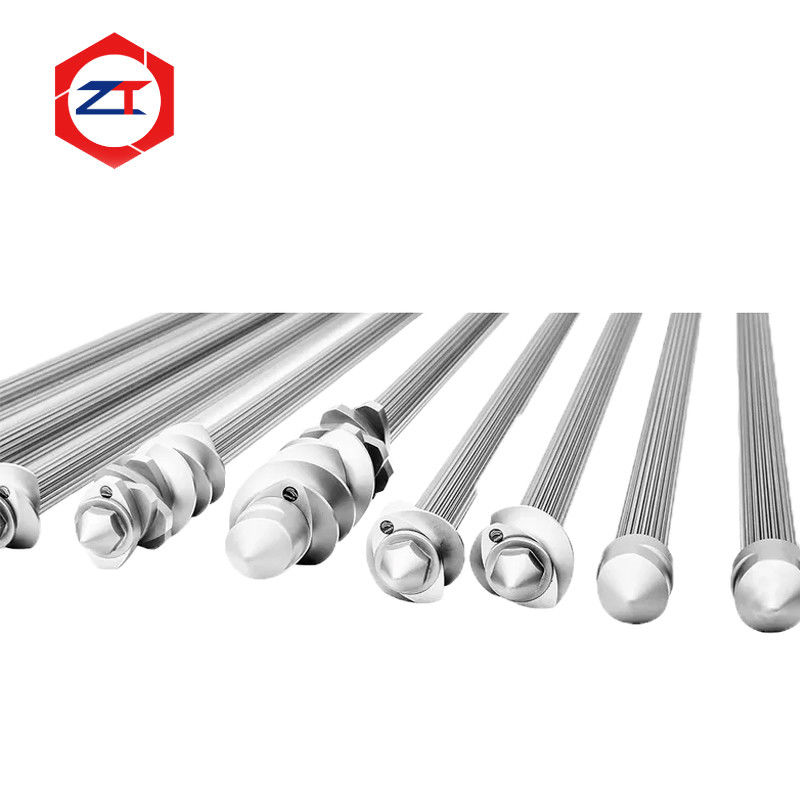

Cet arbre d'extrudeuse à double vis de 71 mm est conçu pour le remplacement OEM de systèmes d'extrusion à double vis co-rotatifs existants de classe 75, où le nouvel arbre doit continuer à fonctionner avec les éléments de vis, la connexion de boîte de vitesses et la structure de verrouillage existants du client.Le produit actuel peut être configuré avec ou sans système de refroidissement en fonction de la conception de la machine existante.L'objectif du remplacement est simple :

Correspondre précisément à la machine existante sans reproduire l'usure déjà présente sur l'ancien arbre.

Quels problèmes un arbre de remplacement de 71 mm résout-il ?

Les anciennes lignes d'extrusion peuvent rester mécaniquement productives même lorsque des composants de transmission individuels deviennent difficiles à trouver.

Les problèmes clients typiques incluent :

Usure de l'arbre d'origine ou dommages aux cannelures

Torsion ou fracture de l'arbre

• Augmentation du jeu entre l'arbre et les éléments de vis
• Pièces de rechange d'origine difficiles à obtenir
• Long délai de livraison pour les composants de remplacement
• Les nouveaux éléments de vis ne s'adaptent plus correctement à l'ancien arbre
• Dessins d'origine manquants ou incomplets
• Dans ces situations, l'arbre de remplacement doit être évalué dans le cadre de l'ensemble de vis complet plutôt que comme une barre d'acier isolée.
• Conçu pour les ensembles d'éléments de vis existants de 71 mm

Un ensemble modulaire à double vis contient plusieurs éléments de convoyage, blocs de malaxage et éléments de mélange installés le long de l'arbre.

Pour un arbre d'extrudeuse de remplacement OEM, le nouvel arbre doit rester compatible avec les éléments de vis qui continueront à être utilisés.

Les dimensions critiques comprennent :

Profil des cannelures → Dimensions des cannelures → Diamètre de l'arbre → Positionnement des éléments → Longueur totale → Interface de verrouillage d'extrémitéUn arbre légèrement différent en géométrie de cannelures ou en dimensions de positionnement peut créer des problèmes lors de l'assemblage.L'objectif n'est donc pas simplement d'atteindre la taille nominale de la machine de 71 mm. L'interface complète entre l'arbre et les éléments de vis doit être reproduite avec précision.

Le remplacement OEM nécessite plus que de copier l'ancien arbre

Un ancien arbre peut être utile comme référence de mesure, mais il ne doit pas être automatiquement traité comme la norme de conception d'origine.

Après des années de fonctionnement, la cannelure peut déjà avoir perdu de la matière. Les surfaces de transmission de couple peuvent présenter une usure locale et l'arbre peut avoir subi une déformation.

Si ces dimensions usées sont copiées directement, le nouvel arbre peut reproduire un jeu d'assemblage excessif.

Pour les projets de remplacement, le composant existant doit d'abord être évalué pour distinguer :

Dimensions fonctionnelles d'origine de l'usure de service.

Si des dessins sont disponibles, ils peuvent être comparés à l'arbre utilisé. Si des dessins ne sont pas disponibles, l'arbre et les éléments de vis correspondants peuvent être mesurés ensemble.

Sélection du matériau selon les conditions de fonctionnement

Le produit existant liste 40CrNiMo, WR15E et WR30 comme options de matériaux.

Le bon matériau doit être sélectionné en fonction de l'exigence de transmission réelle plutôt que de simplement choisir la qualité la plus chère.

Les considérations importantes incluent :

Couple transmis réel

Vitesse de rotationGéométrie des canneluresCharge de fonctionnement continue

Fluctuation du couple

Formulation du matériau

• Historique de service de l'arbre existant
• Si l'arbre précédent a échoué en raison de surcharges répétées, le simple changement de matériau peut ne pas résoudre le problème fondamental.
• La capacité de sortie de la boîte de vitesses et la charge de production réelle doivent également être examinées.
• L'ajustement des cannelures affecte la transmission du couple et l'assemblage
• La cannelure de l'arbre transmet le couple à la cannelure interne de chaque élément de vis.
• Si l'ajustement devient trop lâche, les changements de couple répétés peuvent augmenter le mouvement relatif et l'usure de l'interface.
• Si l'ajustement est trop serré, l'installation et le retrait des éléments de vis peuvent devenir difficiles.

Pour un arbre d'extrudeuse à double vis de 71 mm, l'objectif est un engagement contrôlé des cannelures qui assure à la fois un transfert de couple fiable et un assemblage pratique des éléments de vis.

Ceci est particulièrement important lorsque le client a l'intention de conserver les éléments de vis existants et de remplacer uniquement l'arbre.

Correspondance de la boîte de vitesses et des interfaces d'extrémité

La cannelure de l'élément de vis n'est qu'un côté du problème de remplacement.

L'extrémité opposée de l'arbre doit également correspondre au système de transmission et de verrouillage existant.

L'évaluation du remplacement doit donc confirmer :

Connexion côté boîte de vitesses → Longueur de l'arbre → Positions des éléments de vis → Structure de verrouillage avant → Disposition du refroidissementLe produit actuel peut être configuré avec ou sans système de refroidissement en fonction de la conception de la machine existante.Pour une machine plus ancienne, la préservation de ces interfaces peut permettre au client de remplacer l'arbre usé sans modifier inutilement l'équipement d'extrusion environnant.

Quand l'arbre et les éléments de vis doivent-ils être vérifiés ensemble ?

Si les nouveaux éléments de vis semblent lâches sur l'ancien arbre, la cannelure de l'arbre peut déjà être usée.

Cependant, la cannelure interne des éléments de vis existants peut également s'user.

Par conséquent, lorsqu'un jeu excessif est signalé, il est préférable d'inspecter :

Cannelure de l'arbre + Cannelure interne de l'élément de vis + Ajustement d'assemblage réel

Remplacer un seul côté d'une interface fortement usée peut ne pas restaurer l'ajustement prévu.

Cela permet également de déterminer si le client a seulement besoin d'un nouvel arbre ou si certains éléments de vis doivent être remplacés en même temps.

Informations nécessaires pour un examen de remplacement

Pour commencer, veuillez fournir :

Modèle d'extrudeuse existant ou classe de machine

Dessin ou échantillon de l'arbre existant

Élément de vis correspondant ou données de cannelures

Longueur totale de l'arbre

Informations sur la connexion côté boîte de vitesses

Photos de l'usure, de la torsion ou des dommages des cannelures

Si les dessins d'origine ne sont pas disponibles, l'arbre utilisé et les éléments correspondants peuvent être mesurés pour reconstruire les dimensions fonctionnelles.

FAQ

1. Cet arbre est-il sélectionné uniquement par le diamètre de vis de 71 mm ?
2. Non. La taille nominale de la vis identifie la classe générale de la machine, mais la géométrie des cannelures, la longueur de l'arbre, les interfaces d'extrémité et les dimensions de verrouillage doivent également correspondre.
3. Pouvez-vous fabriquer l'arbre sans dessin d'origine ?
4. Oui. Un arbre existant et des éléments de vis correspondants peuvent être mesurés, mais les zones usées doivent d'abord être identifiées.
5. Puis-je conserver mes éléments de vis existants ?
6. Dans de nombreux projets de remplacement, oui, à condition que leurs cannelures internes et autres surfaces d'assemblage restent dans un état acceptable.

Le matériau et la structure de refroidissement peuvent-ils être personnalisés ?

Oui. Le produit actuel prend en charge plusieurs options de matériaux et des configurations avec ou sans refroidissement de l'arbre.

Demander un examen de remplacement d'arbre de 71 mm

Si votre ligne d'extrusion de classe 75 a un arbre usé, tordu ou indisponible, envoyez-nous l'arbre existant, le dessin ou les dimensions, ainsi qu'un élément de vis correspondant.

Nous pouvons évaluer :

Ajustement des cannelures → Dimensions de l'arbre → Interface de boîte de vitesses → Structure de verrouillage → Matériau → Configuration du refroidissement

avant la fabrication.

Envoyez vos données d'arbre de 71 mm pour un examen de remplacement OEM
