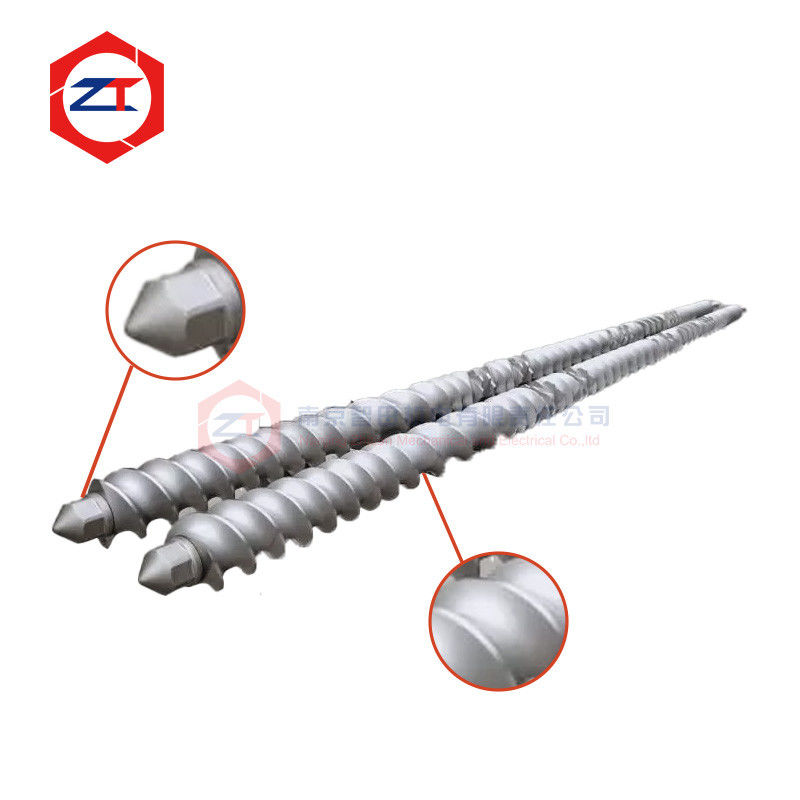

Arbre d'extrudeuse à double vis de précision pour un assemblage précis des éléments de vis
Un arbre d'extrudeuse à double vis fait plus que transmettre le couple. Il fournit également la référence dimensionnelle pour chaque élément de vis installé le long de l'ensemble de vis complet.
Si le profil de cannelure, le diamètre de l'arbre, la rectitude, le positionnement de l'élément ou la connexion d'extrémité sont inexacts, même des éléments de vis correctement fabriqués peuvent devenir difficiles à installer, développer un jeu excessif ou ne pas s'assembler à la longueur totale requise.
Cet arbre d'extrudeuse de précision est conçu pour le remplacement OEM et les applications d'extrusion à double vis personnalisées où une transmission de couple fiable et un assemblage précis des éléments de vis sont tous deux requis.
Les configurations disponibles peuvent être fabriquées selon le dessin d'origine, l'arbre existant, l'interface de l'élément de vis ou les dimensions mesurées de la machine. Les options de produits actuelles comprennent une capacité de couple et une longueur personnalisées, un matériau 40CrNiMoA et une détection de défauts par ultrasons.
Quels problèmes un arbre inexact ou usé peut-il causer ?
Un arbre peut rester visuellement intact alors que sa cannelure ou ses surfaces de travail ont déjà suffisamment changé pour affecter l'assemblage.
Les problèmes typiques incluent :
- Les éléments de vis deviennent trop lâches sur l'arbre
- Jeu excessif de la cannelure après un fonctionnement prolongé
- Difficulté d'installation des nouveaux éléments de remplacement
- Ajustement inégal entre différentes positions de vis
- Erreur d'assemblage accumulée le long de la pile de vis complète
- Fretting localisé ou usure entre l'arbre et l'élément de vis
- Difficulté à remplacer un arbre d'extrudeuse d'origine obsolète
Lorsque ces problèmes apparaissent, le remplacement des seuls éléments de vis peut ne pas résoudre complètement le problème.
L'état de l' arbre d'extrudeuse à double vis doit également être vérifié.
Un ajustement précis de la cannelure est essentiel pour l'assemblage des éléments de vis
La cannelure est l'une des interfaces les plus importantes dans un assemblage modulaire à double vis.
Le couple de la boîte de vitesses est transmis par l'arbre, puis aux éléments de vis individuels par cette connexion.
Si le jeu de la cannelure est excessif, les changements de charge répétés peuvent créer un mouvement relatif entre l'arbre et l'élément de vis. Avec le temps, cela peut accélérer l'usure de l'interface.
Si l'ajustement est trop serré, l'installation et le retrait des éléments de vis peuvent devenir difficiles.
Pour cette raison, l'objectif n'est pas simplement de rendre la cannelure « serrée ». Il s'agit de maintenir la relation dimensionnelle correcte entre la cannelure de l'arbre et la connexion interne des éléments de vis.
Pour les projets de remplacement OEM, la géométrie de la cannelure doit donc être vérifiée avec les éléments de vis existants du client ou les données dimensionnelles d'origine.
Pourquoi la précision de l'arbre affecte l'ensemble de la pile de vis
Une extrudeuse à double vis peut utiliser de nombreux éléments de convoyage individuels, blocs de malaxage, éléments de mélange et éléments de transition sur un seul arbre.
Chaque élément doit glisser correctement sur l'arbre et se positionner contre le composant voisin.
Cela signifie que la précision de l'arbre affecte l'assemblage complet, y compris :
Ajustement de la cannelure → Positionnement de l'élément → Contact de face → Longueur totale de l'assemblage → Verrouillage final
Même lorsque chaque élément de vis est fabriqué correctement, un arbre inexact ou usé peut créer des problèmes d'assemblage sur l'ensemble de la série de vis.
C'est pourquoi un arbre d'extrudeuse de précision doit être évalué dans le cadre de l'assemblage complet de la vis plutôt que comme un composant en acier isolé.
Sélection des matériaux pour la transmission du couple
Le produit actuel utilise le 40CrNiMoA comme l'un des matériaux d'arbre disponibles et prend en charge la sélection de matériaux personnalisés selon les exigences de fonctionnement.
La sélection des matériaux doit tenir compte de :
- Couple transmis requis
- Géométrie du diamètre de l'arbre et de la cannelure
- Vitesse de rotation de la vis
- Charge de fonctionnement continue
- Fluctuation de charge
- Taille de la machine
- Historique des défaillances existantes
L'objectif est de fournir une résistance et une résistance à la fatigue suffisantes sans dépendre uniquement d'une nuance de matériau nominale.
Pour les lignes d'extrusion fortement chargées, l'arbre doit être considéré avec la sortie de la boîte de vitesses, la configuration de la vis et le couple de processus réel.
Détection de défauts par ultrasons avant assemblage
Les défauts internes du matériau sont difficiles à identifier uniquement à partir de la surface externe finie.
La spécification du produit existant comprend la détection de défauts par ultrasons comme méthode d'inspection non destructive.
L'inspection par ultrasons peut être utilisée pour vérifier le matériau de l'arbre pour les discontinuités internes avant que le composant n'entre en service à long terme.
L'inspection dimensionnelle reste tout aussi importante car l'intégrité du matériau ne garantit pas à elle seule un assemblage correct des éléments de vis.
Pour un arbre de remplacement, les dimensions clés telles que la géométrie de la cannelure, le diamètre de l'arbre, les surfaces de positionnement des éléments et les interfaces d'extrémité doivent être confirmées avant l'expédition.
Le remplacement OEM nécessite plus que la correspondance de la longueur et du diamètre
Pour un arbre d'extrudeuse à double vis de remplacement OEM, la longueur totale et le diamètre nominal ne sont que des dimensions de référence de base.
Le remplacement doit également correspondre à :
Profil de cannelure → Dimensions de la cannelure → Positionnement de l'élément de vis → Extrémités de l'arbre → Interface de couplage → Structure de verrouillage → Configuration de refroidissement
La page actuelle prend en charge la longueur d'arbre personnalisée, la capacité de couple et les configurations avec ou sans refroidissement.
Si le dessin d'origine n'est pas disponible, un arbre existant peut être mesuré. Cependant, les surfaces de cannelure usées doivent être identifiées avant de déterminer les dimensions de fabrication finales.
Copier directement un arbre usé peut reproduire le jeu d'assemblage existant dans le nouveau composant.
Vérifiez l'arbre et les éléments de vis ensemble
Lorsque les clients signalent des éléments de vis lâches ou des difficultés d'installation de nouveaux éléments, nous recommandons de vérifier les deux côtés de l'interface.
Un arbre usé combiné à un nouvel élément de vis peut toujours créer un jeu excessif.
De même, un nouvel arbre ne résoudra pas le problème si la cannelure interne des éléments de vis existants a déjà subi une usure importante.
Pour cette raison, l'évaluation du remplacement peut inclure :
État de l'arbre + État de la cannelure de l'élément de vis + Ajustement d'assemblage
Cela fournit une base plus fiable pour décider s'il faut remplacer l'arbre, les éléments de vis individuels ou les deux.
Quelles informations sont nécessaires pour le remplacement ?
Pour commencer une évaluation, veuillez fournir :
- Modèle d'extrudeuse
- Dessin ou échantillon d'arbre existant
- Longueur totale de l'arbre
- Dimensions de la cannelure ou élément de vis correspondant
- Informations sur le moteur ou la boîte de vitesses
- Problème actuel, tel que usure de la cannelure, rupture ou difficulté d'assemblage
Si un dessin n'est pas disponible, des photos claires et un arbre ou un élément de vis existant peuvent être utilisés pour déterminer les dimensions à mesurer.
FAQ
Un arbre peut-il être fabriqué sans le dessin d'origine ?
Oui. Un arbre existant ou un élément de vis correspondant peut être mesuré, mais les zones usées doivent être identifiées avant de déterminer les dimensions finales.
Pourquoi les nouveaux éléments de vis sont-ils lâches sur l'ancien arbre ?
La cannelure interne de l'élément de vis, la cannelure externe de l'arbre ou les deux peuvent déjà être usées. Les deux composants doivent être vérifiés.
Un matériau d'arbre plus résistant suffit-il à prévenir la défaillance ?
Pas nécessairement. Le couple réel, la géométrie de la cannelure, les dimensions de l'arbre, la fluctuation de charge et l'état du matériau affectent tous la fiabilité du service.
La longueur de l'arbre et la capacité de couple peuvent-elles être personnalisées ?
Oui. Le produit actuel prend en charge la longueur et la capacité de couple personnalisées selon les exigences de l'application.
Demander une évaluation de l'ajustement de l'arbre et des éléments de vis
Si vos éléments de vis sont lâches, difficiles à installer ou s'usent de manière répétée au niveau de la connexion de la cannelure, le problème peut ne pas se limiter aux éléments de vis.
Envoyez-nous votre dessin ou échantillon d'arbre, interface d'élément de vis, modèle d'extrudeuse et problème d'assemblage actuel.
Nous pouvons évaluer les dimensions de l'arbre, l'ajustement de la cannelure et les exigences de remplacement avant la fabrication.
