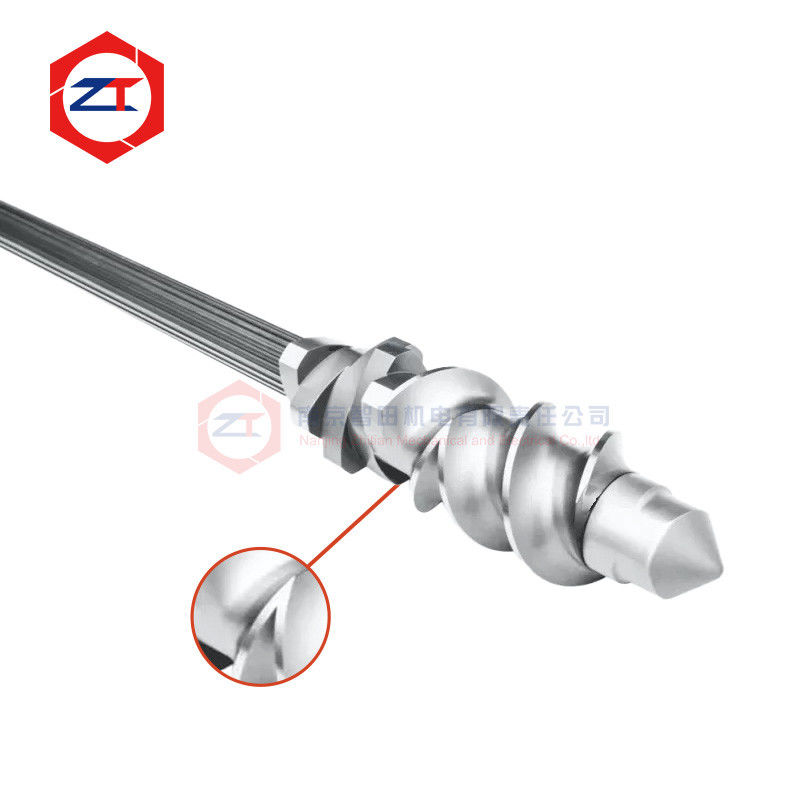

Extrudeur à double vis testé par ultrasons pour une transmission fiable du couple
Uneéchafaudage à double visfonctionne sous une charge de torsion continue tout en transmettant le couple de la boîte de vitesses à chaque élément de vis installé le long de l'arbre.la précision dimensionnelle seule ne suffit pas pour évaluer un arbre de remplacement.
La surface extérieure peut être correctement usinée, mais le matériau lui-même doit également être adapté à une charge à long terme.
Cet arbre est donc positionné autour de deux exigences:le remplacement précis de l'OEM et l'inspection interne de la qualité des matériauxLa détection des défauts par ultrasons est utilisée comme méthode d'essai non destructive pour aider à identifier les discontinuités internes qui ne peuvent pas être évaluées par l'inspection visuelle ou dimensionnelle seule.
Les configurations actuelles comprennent les options de matériaux WR15E, WR30 et 40CrNiMo, la construction d'arbre solide, la longueur personnalisable et les conceptions avec ou sans refroidissement.
Pourquoi inspecter un puits d'extrudeuse par ultrasons?
Un puits peut passer une inspection dimensionnelle externe tout en nécessitant une vérification supplémentaire de l'état du matériau.
L'inspection dimensionnelle répond à des questions telles que:
Le spline est-il correct? le diamètre est-il dans les limites de tolérance? la longueur de l'arbre est-elle correcte? les interfaces correspondent-elles à la machine existante?
Les tests ultrasoniques répondent à une question différente:
Y a-t-il des signes de discontinuité interne dans le matériau inspecté?
Ces deux inspections ne doivent pas être confondues.
Pour un composant qui transporte à plusieurs reprises le couple lors de l'extrusion, l'état du matériau et la précision de l'usinage sont tous deux importants.La détection des défauts par ultrasons ajoute une autre étape de contrôle de la qualité avant l'entrée en service de l'arbre; il ne remplace pas l'inspection dimensionnelle, le contrôle du traitement thermique ou la sélection correcte des boîtes de vitesses et des procédés.
La transmission fiable du couple commence par la conception complète de l'arbre
L'arbre transfère le couple de la sortie de la boîte de vitesses vers l'ensemble de vis modulaire.
La fiabilité de son fonctionnement ne dépend pas seulement de la résistance du matériau.
- Le couple transmis réel
- Diamètre de l'arbre
- Profil et géométrie de la coupe
- Vitesse de vis
- Charge de fonctionnement continue
- Fluctuation du couple pendant le traitement
- Configuration des éléments de vis
- Historique des défaillances
Si un arbre a déjà été fracturé, tordu ou gravement endommagé, il n'est peut-être pas suffisant de reproduire uniquement les dimensions d'origine.L'état de fonctionnement doit également être revu pour déterminer si la surcharge, l'usure, l'alignement ou tout autre facteur mécanique ont contribué à la défaillance.
Sélection du matériau selon la charge de fonctionnement
Le produit actuel offre des options de matériaux comprenant:WR15E, WR30 et 40CrNiMo.
Le matériau doit être sélectionné en fonction de la taille réelle de l'arbre, du couple requis et des conditions d'extrusion plutôt que par le seul nom du matériau.
Par exemple, une plus grande ligne d'extrusion traitant des composés hautement remplis peut exposer l'arbre à des conditions de chargement différentes d'une plus petite machine fonctionnant avec une formulation de polymère relativement stable.
La sélection du matériau doit donc être envisagée en même temps que le système de transmission complet:
Sortie de la boîte de vitesses → Arbre → Connexion à la ligne → Éléments de vis → Charge de processus
Cela permet d'éviter de traiter l'arbre comme une pièce de rechange isolée.
Le remplacement d'un équipement OEM nécessite plus que la même longueur
Pour uneAutorisation de remplacement de l'arbre de l'extrudeuse à double vis, la longueur totale et le diamètre nominal ne sont que des dimensions de base.
L'arbre de remplacement doit également correspondre:
Profil de la ligne → Dimensions de la ligne → Position des éléments de vis → Connexion côté boîte de vitesses → Structure de verrouillage avant → Arrangement de refroidissement
Le produit actuel prend en charge la longueur et la construction personnalisées avec ou sans refroidissement, ce qui permet d'adapter l'arbre à différentes configurations de machines d'extrusion existantes.
Si le dessin original n'est pas disponible, un arbre existant ou des éléments de vis correspondants peuvent être mesurés.
Cependant, il faut d'abord identifier l'usure, car la reproduction directe d'une vieille spline qui a déjà perdu du matériau peut produire un dégagement excessif dans le nouveau composant.
Les tests par ultrasons et l'inspection dimensionnelle servent à des fins différentes
Un processus d'inspection fiable de l'arbre doit tenir compte à la fois de l'intégrité du matériau et de sa géométrie.
Détection des défauts par ultrasons
Les essais ultrasoniques sont utilisés pour inspecter le matériau à l'intérieur sans couper le composant.Son but est d'aider à identifier les indications internes à déclarer conformément à la procédure d'inspection applicable..
Inspection dimensionnelle
L'inspection dimensionnelle confirme la géométrie requise pour l'assemblage, y compris les dimensions du spline, le diamètre de l'arbre, les surfaces de positionnement et les interfaces de bout.
Vérification de l'ajustement de la ligne
L'arbre doit également s'adapter correctement aux éléments de vis qui y sont installés.tandis qu'un ajustement trop serré peut créer des difficultés d'assemblage.
Ensemble, ces vérifications fournissent des informations plus utiles que de simplement décrire l'arbre comme étant "de haute précision".
Quand un puits existant doit- il être remplacé?
Un puits doit être inspecté lorsque les clients constatent des problèmes tels que:
- Usure répétée du spline
- Éléments de vis se détachant sur l'arbre
- Tordre ou déformation permanente de l'arbre
- Fracture de l'arbre
- Difficulté à installer des éléments de vis de remplacement
- Usure visible sur les surfaces émettrices de couple
- Un puits obsolète qui ne peut plus être acheté au fournisseur d'origine
Dans la mesure du possible, la cause doit être identifiée avant le remplacement.
Par exemple, un arbre de remplacement plus solide à lui seul ne corrigera pas un système qui fonctionne à plusieurs reprises au-delà de la plage de couple appropriée.
Vérifiez ensemble les éléments d'arbre et de vis
Les éléments d'arbre et de vis forment une interface de transmission de couple.
Si le spline extérieur de l'arbre est usé, l'installation de nouveaux éléments de vis peut encore entraîner un dégagement excessif.
De même, si l'épissure interne des éléments de vis existants est mal usée, l'installation d'un nouvel arbre peut ne pas rétablir l'ajustement prévu.
Pour les projets de remplacement, il est donc utile d'évaluer:
Condition de l'arbre + condition de l'élément de vis + ajustement réel de l'assemblage
Cela permet de déterminer si l'arbre, les éléments de vis ou les deux doivent être remplacés.
Quelles informations sont nécessaires à l'évaluation?
Pour commencer uneéchafaudage par ultrasonsl'examen du remplacement, fournir:
- Modèle d'extrudeuse
- Dessin ou échantillon d'arbre existant
- Longueur et dimensions principales de l'arbre
- Informations sur la jonction ou sur l'élément de vis correspondant
- Informations sur la boîte de vitesses ou le moteur
- Défaillance ou état d'usure actuel
Si un dessin n'est pas disponible, des photos et un puits existant peuvent être utilisés pour déterminer les dimensions à mesurer.
Questions fréquentes
Pourquoi les tests par ultrasons sont-ils utilisés sur un arbre d'extrudeuse?
Il fournit une méthode non destructive pour l'examen de l'état interne du matériau, complétant, plutôt que de remplacer, l'inspection dimensionnelle et de surface.
Les tests à ultrasons garantissent- ils qu'un puits ne tombera jamais en panne?
La fiabilité de l'arbre dépend également du matériau, du traitement thermique, de la géométrie, du couple réel, de la charge de fonctionnement, de l'alignement et d'autres conditions de service.
Un puits obsolète peut-il être fabriqué sans le dessin original?
Oui, le remplacement peut être évalué à partir d'un arbre existant, en assortissant les éléments de vis et les interfaces mesurées de la machine, mais les dimensions usées doivent d'abord être identifiées.
La longueur de l'arbre et la structure de refroidissement peuvent-elles être personnalisées?
Le produit actuel prend en charge des longueurs et des configurations personnalisables avec ou sans refroidissement.
Demandez un remplacement de l'arbre et un examen de l'inspection
Si votre arbre existant est fracturé, tordu, s'est usé ou ne peut plus être fourni, envoyez-nous ledessin ou échantillon de l'arbre, modèle de l'extrudeuse, information sur la ligne de démarrage et état de panne actuel.
Nous pouvons évaluer les dimensions des pièces de rechange, les exigences de fonctionnement et les besoins d'inspection avant la fabrication.
