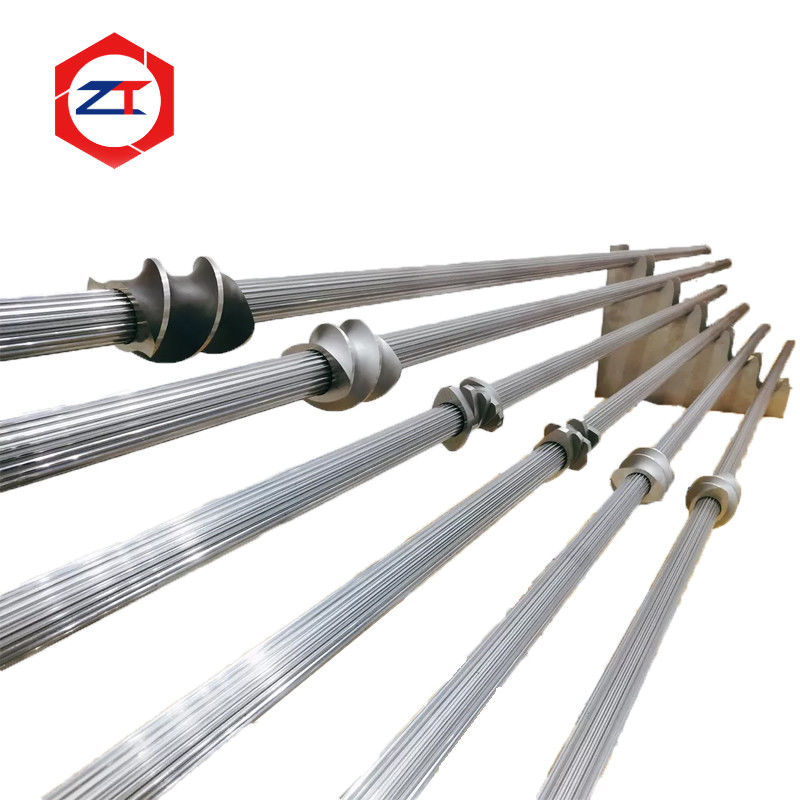

Arbre d'extrudeuse à double vis laminé à froid pour charge répétée de couple

Arbre d'extrudeuse à double vis laminé à froid pour charge répétée de couple

Uneéchafaudage à double visLe couple de la boîte de vitesses est transféré continuellement vers les éléments de vis par le biais de sa connexion en spline.teneur en charges, les conditions d'alimentation et la configuration des vis peuvent entraîner des variations répétées du couple le long du système de transmission.

Pour cette raison, le spline n'est pas simplement une caractéristique d'assemblage.

Ce puits utilise unProcessus de laminage à froid par CNC pour la fabrication de splines, avec des options de matériaux comprenant WR15E, WR30 et 40CrNiMoA. L'extinction sous vide et des configurations personnalisées avec ou sans refroidissement sont également disponibles selon la conception de l'extrudeuse existante.

Le produit est destiné au remplacement des équipementiers et à des applications d'extrusion exigeantes où la précision du spline, la transmission du couple et le chargement répété à long terme doivent être considérés ensemble.

Pourquoi le procédé de fabrication de la spline est- il important?

Un spline transfère le couple de l'arbre à chaque élément de vis installé le long de l'assemblage de vis modulaire.

Pendant le fonctionnement, les surfaces de contact sont chargées et déchargées à plusieurs reprises à mesure que le couple d'extrusion change.l'interface peut progressivement développer une frottement, l'usure par contact local ou l' augmentation du dégagement.

Le laminage à froid forme le profil de spline grâce à une déformation contrôlée du matériau plutôt que de se fier uniquement à l'enlèvement du matériau.

Pour le client, cependant, le point important n'est pas simplement de savoir si le procédé s'appelle " laminage à froid ".les dimensions et l'interface vis-élément.

Le procédé de fabrication et la précision dimensionnelle doivent donc fonctionner ensemble.

Conçus pour une charge de couple répétée

Le couple d'extrusion est rarement parfaitement constant.

Une modification de la formulation, de la vitesse d'alimentation, de l'état de fusion ou de la concentration de remplissage peut modifier la charge transmise par la boîte de vitesses, l'arbre et les éléments de vis.

L'arbre doit donc être sélectionné en fonction de l'ensemble des conditions de fonctionnement et non seulement du modèle d'extrudeuse.

Les facteurs importants sont le couple transmis réellement, le diamètre de l'arbre, la géométrie du spline, la vitesse de vis, le temps de fonctionnement continu, les fluctuations de charge, la formulation du matériau et les antécédents de défaillance de l'arbre..

Si un arbre existant a subi une usure, une torsion permanente ou une fracture, la simple fabrication d'un autre arbre avec les mêmes dimensions peut ne pas résoudre le problème sous-jacent.

La première question devrait être:

L'arbre d'origine était-il correctement adapté à la charge de fonctionnement réelle?

Le matériau et le traitement thermique doivent correspondre à l'application

Le produit actuel prend en chargeLe WR15E, le WR30 et le 40CrNiMoA, ainsi qu'un traitement thermique à vide.

La sélection des matériaux doit être basée sur les exigences de fonctionnement plutôt que sur une seule qualité pour chaque machine.

Par exemple, deux arbres ayant le même diamètre extérieur nominal peuvent subir des charges très différentes en fonction du couple de la boîte de vitesses, de la vitesse de vis, de la section transversale du spline et de la formulation du procédé.

Un puits fiable nécessite donc la bonne combinaison des éléments suivants:

Matériau + Traitement thermique + Géométrie de la ligne + Dimensions de l'arbre + couple de fonctionnement

L'utilisation d'un matériau plus résistant à elle seule ne compense pas la dimension incorrecte de l'arbre, une charge de fonctionnement excessive ou un mauvais ajustement du spline.

Adaptation de l'élément de filetage et de la vis laminés à froid

Les éléments d'arbre et de vis forment un système de transmission de couple.

Si le spline de l'arbre a un dégagement excessif par rapport au spline interne de l'élément de vis, des inversions répétées du couple et des changements de charge peuvent augmenter le mouvement relatif aux surfaces de contact.

Si l'ajustement est trop serré, l'installation et le retrait peuvent devenir difficiles.

L'objectif n'est donc pas simplement de produire la spline "la plus étroite" possible.

Pour les projets de remplacement d'OEM, le spline doit être évalué avec les éléments de vis existants, le dessin original ou des données dimensionnelles précises.

Le remplacement de l'OEM nécessite plus que le diamètre de l'arbre

Pour uneArbre d'extrudeuse de remplacement OEM, le diamètre global et la longueur ne sont que des dimensions de référence de base.

L'arbre de remplacement doit également correspondre à la machine existante en termes de profil, de dimensions, de positionnement des éléments de vis, de connexion du côté de la boîte de vitesses, de structure de verrouillage avant et de configuration de refroidissement.

Le produit actuel peut être fourni avec ou sans système de refroidissement interne selon la conception de la machine.

Si le dessin original n'est pas disponible, un arbre existant et les éléments de vis correspondants peuvent être mesurés.

Cependant, une règle importante s'applique:

Ne reproduisez pas directement les dimensions usées du spline.

L'ancien puits doit d'abord être vérifié pour identifier les surfaces qui ont déjà perdu du matériau pendant le fonctionnement, sinon un dégagement excessif du composant usé peut se reproduire dans le nouveau puits.

Quand le puits doit- il être vérifié?

Ce type d'arbre est particulièrement pertinent lorsqu'une ligne d'extrusion présente une usure répétée de la spline, une augmentation du dégagement des éléments de vis, une torsion de l'arbre, une fracture,difficulté à installer des éléments de vis de remplacement ou problèmes récurrents de l'arbre sous des charges de processus changeantes.

Dans ces situations, le puits ne doit pas être évalué seul.

La puissance de sortie de la boîte de vitesses, la configuration des vis et la charge de traitement réelle doivent également être examinées pour déterminer si le problème provient de l'arbre lui-même ou du système de transmission plus large.

Vérifiez ensemble les éléments d'arbre et de vis

L'installation de nouveaux éléments de vis sur un arbre usé peut encore entraîner un dégagement excessif de la ligne.

De même, l'installation d'un nouvel arbre à l'intérieur d'éléments de vis avec des fermetures internes fortement usées peut ne pas rétablir l'ajustement prévu.

Pour les travaux de remplacement, il est préférable d'évaluer:

Condition de l'arbre → Condition de l'élément de vis → Adaptation réelle → couple de fonctionnement

Cela permet de déterminer si seul l'arbre doit être remplacé ou si certains éléments de vis doivent également être renouvelés.

Quelles informations sont nécessaires?

Pour une première évaluation du remplacement, fournir le modèle d'extrudeuse, le dessin ou l'échantillon de l'arbre existant, les informations sur le spline ou l'élément de vis correspondant, les dimensions globales de l'arbre,données sur la boîte de vitesses ou le moteur et l'état actuel de défaillance ou d'usure.

Si elles sont disponibles, des photos de l'usure de la spline ou d'un arbre endommagé peuvent aider à identifier les zones nécessitant une mesure plus approfondie.

Questions fréquentes

Pourquoi utiliser une spline laminée à froid sur un arbre d'extrudeuse?

Le procédé de laminage à froid fournit une voie de fabrication dédiée pour le spline à transmission de couple.dimensions et charge de fonctionnement.

Une spline laminée à froid garantit- elle que l'arbre ne tombera pas en panne?

Non. La fiabilité de l'arbre dépend également du niveau de couple, de la géométrie de l'arbre, du matériau, du traitement thermique, de l'ajustement du spline, de l'alignement et des conditions de fonctionnement.

Un vieux puits peut-il être utilisé comme échantillon de remplacement?

Oui, mais les surfaces usées doivent d'abord être identifiées afin que l'usure de service ne soit pas copiée dans le nouveau composant.

L'arbre peut-il être personnalisé pour une extrudeuse existante?

Oui, la géométrie, la longueur, les interfaces des extrémités et la configuration de refroidissement peuvent être fabriquées selon des dessins, des échantillons ou des dimensions mesurées de la machine.

Demandez une révision du remplacement de l'arbre et de la ligne

Si votre puits existant montrel'usure, la torsion, le dégagement répété ou la défaillance de la ligne sous des charges de couple variables;, envoyez-nous le dessin de l'arbre ou l'échantillon, l'élément de vis correspondant et les informations de fonctionnement.

Nous pouvons évaluer lesgéométrie des splines, dimensions de l'arbre, matériau et interfaces de remplacementavant la fabrication.

Envoyez vos données d'arbre pour l'examen de la ligne laminée à froid et du remplacement OEM
