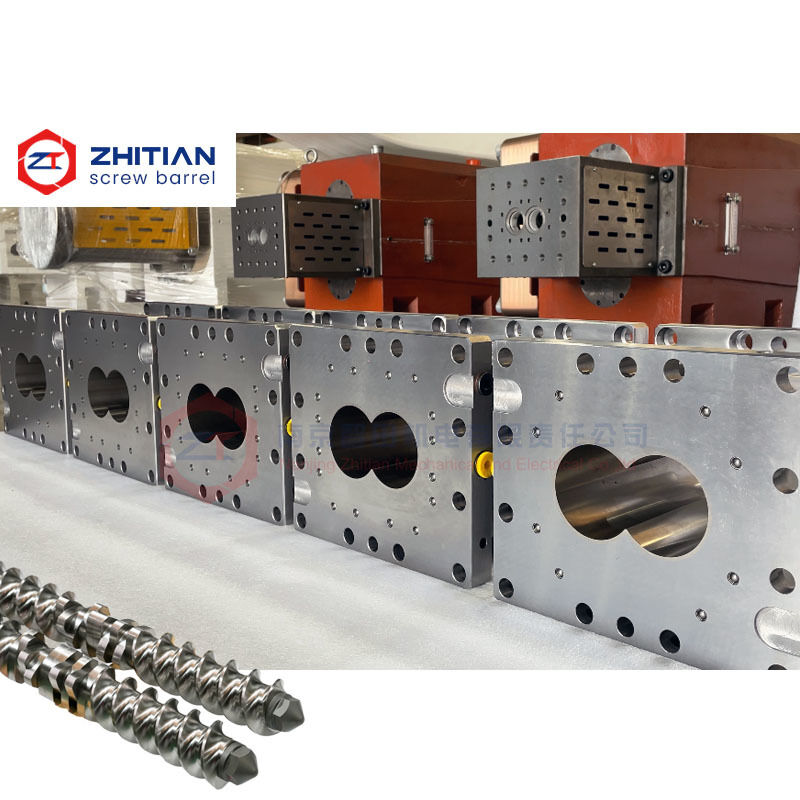

Cylindre d'extrudeuse à double vis nitrurée de 70 mm pour un contrôle stable de la température

Ce canon d'extrudeuse à double vis de 70 mm est conçu pour les lignes d'extrusion nécessitant des dimensions de remplacement précises, des performances fiables de l'enroulement et un contrôle de température stable.

Fabriqué à partir d'acier nitré 38CrMoAlA, il convient au composé plastique général, à la production de masterbatch et à d'autres applications nécessitant une usure modérée.

Le trou du canon, sa longueur, ses trous de raccordement, ses trous de chauffage, ses canaux de refroidissement et sa configuration de port peuvent être personnalisés selon le dessin original, l'échantillon de canon utilisé ou les dimensions mesurées.

Il aide à résoudre les problèmes de remplacement courants tels que:

• Usure excessive de la fente du canon

• Réduction de la production due à l'augmentation du dégagement vis-baril

• Température du matériau instable

• Fuite entre les sections du canon

• Position incorrecte de la connexion ou du trou

• Barils de remplacement qui ne correspondent pas à la machine d'origine

Au fur et à mesure que le forage du canon s'use, la clearance entre les éléments de vis et le canon augmente progressivement.

Cela peut réduire l'efficacité du transport, affaiblir les performances de mélange et provoquer une sortie instable.

Un canon de remplacement fabriqué selon les dimensions d'origine permet de rétablir le bon dégagement et d'améliorer la stabilité de l'extrusion.

Les dimensions critiques sont les suivantes:

• Diamètre du baril

• Distance du centre

• Longueur totale

• Surfaces de positionnement

• Modèle de trou de boulon

• Dimensions de connexion

Ces dimensions doivent être confirmées avant la production plutôt que de se fier uniquement à la taille nominale de la machine de 70 mm.

Les canaux de chauffage et de refroidissement endommagés ou mal placés peuvent provoquer une température inégale du tonneau.

Cela peut entraîner une viscosité instable du matériau, des ajustements fréquents du procédé et une qualité du produit incohérente.

Les trous de chauffage, les conduits d'eau de refroidissement et les trous de capteur peuvent être reproduits selon le canon d'origine ou personnalisés pour la disposition de contrôle de température requise.

Le système de canaux peut être vérifié pour la position, la connexion et les performances d'étanchéité avant expédition.

Un canon avec le diamètre de forage correct peut encore ne pas tenir dans la machine si la bride, les trous de boulons, les surfaces de positionnement ou les connexions adjacentes du canon sont incorrectes.

Pour les projets de remplacement d'OEM, les clients peuvent fournir:

• Dessin original du tonneau

• Échantillon de fût utilisé

• Modèle de machine

• Dimensions mesurées

• Photos de l'installation

• Informations sur les canaux de chauffage et de refroidissement

Un canon usagé peut être mesuré comme référence de fabrication, mais les dimensions usées doivent être identifiées et corrigées plutôt que copiées directement.

La configuration standard utilise de l'acier allié 38CrMoAlA avec traitement par nitridation.

Le bore nitré offre une dureté de surface et une résistance à l'usure améliorées par rapport à l'acier allié non traité.

Il convient:

• Composés plastiques généraux

• Masterbatch de couleur

• Masterbatch additif

• Traitement du polyéthylène et du polypropylène

• mélange de polymères non abrasifs

• Applications avec une teneur modérée en charges

Toutefois, l'acier nitré n'est pas adapté à toutes les conditions de fonctionnement.

Pour les matériaux à haute teneur en fibres de verre, remplis de minéraux ou hautement corrosifs, un système de matériaux amélioré peut offrir une durée de vie plus longue.

Les solutions facultatives sont les suivantes:

• Couches en acier à outils

• Couches en métal

• Couches de carbure de tungstène à base de nickel

• Porteur résistant à l'usure revêtu de laser

• Couches en alliage résistant à la corrosion

Le matériau doit être sélectionné en fonction de la formule traitée, du pourcentage de remplissage, du niveau de corrosion et de la température de fonctionnement.

Le canon peut être fabriqué en différentes sections selon sa position sur la ligne d'extrusion.

Les configurations disponibles sont les suivantes:

• Section du fût fermée

• Baril d'alimentation principal

• Baril de ventilation

• Baril sous vide

• Baril à alimentation latérale

Les caractéristiques suivantes peuvent être personnalisées:

• Diamètre du forage

• Distance du centre

• Longueur du tonneau

• Dimensions de connexion

• Mise en page du trou de boulon

• Ports d'alimentation et de ventilation

• Ouverture de l'alimentation latérale

• Trous de chauffage

• Canaux de refroidissement

• Trous pour capteurs de température

• Traitement des matériaux et des surfaces

Le canon de remplacement doit correspondre aux vis, aux arbres, aux sections adjacentes du canon et au châssis de la machine.

Les barils à double vis segmentés nécessitent des dimensions précises car plusieurs sections doivent être assemblées.

Les éléments suivants peuvent être inspectés pendant la fabrication et avant expédition:

• Dimensions du trou intérieur

• Distance du centre

• Longueur du tonneau

• Le parallélisme

• Surfaces de raccordement

• Dimensions de positionnement

• Emplacements des trous de boulons

• Dimensions du port

• Position des trous de chauffage

• Étanchéité des canaux de refroidissement

• Condition du matériau et du traitement thermique

Les dossiers d'inspection peuvent être conservés pour la traçabilité dimensionnelle et les futures commandes répétées.

Un remplacement du canon doit être envisagé lorsque:

• Diminution de la puissance de l'extrudeuse sans cause évidente liée au procédé

• La pression de fusion ou la qualité du produit devient instable

• Des rainures visibles ou une usure excessive apparaissent à l'intérieur du trou

• Les nouveaux éléments de vis ne restaurent pas les performances de la machine

• Une fuite de matériau apparaît entre les sections du canon

• Les performances de chauffage ou de refroidissement deviennent incohérentes

L'usure du canon et l'usure de l'élément de vis doivent être évaluées ensemble.

L'installation de nouveaux éléments de vis à l'intérieur d'un canon trop usé peut ne pas restaurer la puissance ou les performances de mélange attendues.

Veuillez fournir autant que possible des informations suivantes:

1.Marque et modèle de l'extrudeuse

2.Dessin original du canon

3.échantillon de fût utilisé

4.Diamètre de forage et distance du centre

5. Longueur du baril

6Type de section du fût

7.Dimensions du port et de la connexion

8.Configuration du chauffage et du refroidissement

9.Matériaux de transformation et teneur en charges

10.Problème d'usure ou de corrosion

11Quantité requise

Pouvez-vous fabriquer le baril à partir d'un échantillon utilisé?

Oui, un canon usagé peut être mesuré et utilisé comme référence. Les zones usées seront évaluées afin que les dimensions endommagées ne soient pas copiées directement.

Le 38CrMoAlA convient-il aux composés remplis de fibres de verre?

Pour les formulations riches en fibres de verre ou en minéraux, un canon en acier à outils, bimetallique ou revêtu de laser est généralement plus approprié.

Est-il possible de remplacer une seule section usée du canon?

Oui, à condition que les sections adjacentes du canon, les dimensions de connexion et l'état des vis restent acceptables.

Les canaux de chauffage et de refroidissement peuvent-ils être personnalisés?

Oui, les positions des canaux, les entrées et sorties, les trous de chauffage et les trous de capteurs peuvent être personnalisés selon le canon ou le dessin technique original.

Envoyez-nous le dessin du tonneau, les informations sur les échantillons utilisés ou les dimensions mesurées.

Nous pouvons vous aider à évaluer:

• Si le canon doit être remplacé

• Si une seule section du canon peut être remplacée

• Si l'acier nitré 38CrMoAlA est approprié

• Si une mise à niveau du matériau résistant à l'usure est nécessaire

• Si la structure de régulation de la température d'origine peut être reproduite

Envoyez votre dessin de tonneau pour examen technique
